Центральний отвір з різьбою, також відомий як «центральний отвір типу C-» у нашій країні або «центральний отвір типу D-» у стандарті DIN, зазвичай можна побачити на багатьох механічних конструкціях і кресленнях.
Центральний отвір з різьбою розширює функціональність центрального отвору, додаючи різьблення, що дозволяє використовувати більше цілей. Отже, коли ми повинні вибрати різьбовий центральний отвір? Давайте коротко обговоримо це, і я сподіваюся, що це буде вам корисно.
Кріплення компонентів на кінці вала
Завдяки різьбовому центральному отвору стає легко встановлювати такі компоненти, як кінцеві пластини, зірочки, зубчасті шківи, муфти, датчики тощо на кінці вала.

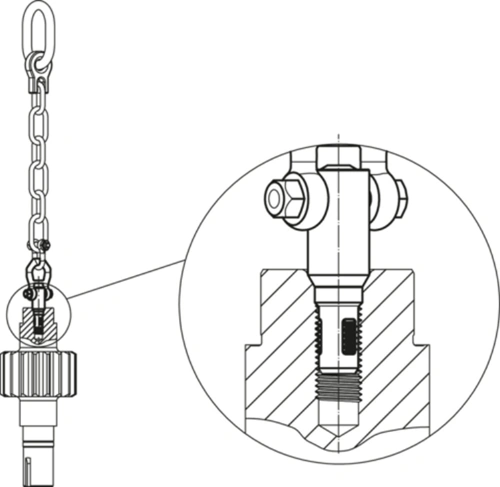

Підйомні отвори для підйому
Коли деталь важить понад 15 кг, з точки зору ергономіки не рекомендується переміщувати її вручну. У таких випадках, якщо на кінці вала є різьбовий отвір, ви можете встановити підйомне кільце або підйомний болт, щоб використовувати для підйому кран.

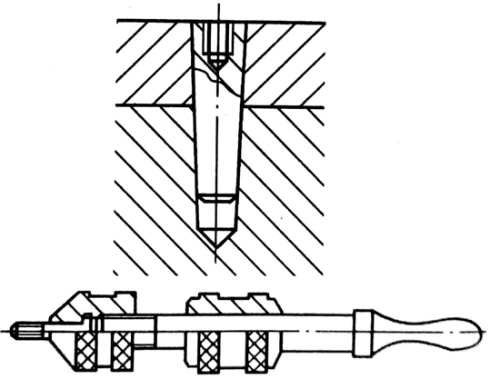

Допомога в розбиранні та навантаженні
Для деяких деталей із глухими отворами або-деталей з перешкодами без зовнішнього простору для застосування сили розбирання може бути дуже складним, коли їх потрібно буде замінити пізніше. Якщо на них потрібно обробити центральний отвір, різьбовий центральний отвір можна використовувати для встановлення технологічного болта. Застосовуючи рівномірну силу (наприклад, за допомогою знімача молотка), можна витягнути затискні-частини. Це працює подібно до використання знімача для видалення циліндричного штифта з внутрішньою різьбою, як показано на схемі.

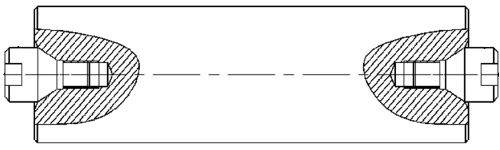

Герметизація центрального отвору для захисту
Якщо є високі вимоги до повторюваної точності центрального отвору або коли попередньо перероблений центральний отвір потребує захисту, у різьбовий центральний отвір можна вкрутити заглушку. Це захистить і герметизує центральний отвір, запобігаючи потраплянню сторонніх предметів або забрудненню залишками охолоджуючої рідини, таким чином зберігаючи точність центрального отвору для наступного процесу або циклу використання.(文章来源:iMechanics机械)
