Які галузі використовують обробку з ЧПК - і що кожна з них насправді вимагає від постачальника

Якщо ви витратили якийсь час на пошук точних деталей, ви вже знаєте, що «обробка з ЧПК» — це не одне. Допуски, необхідні компанії з ортопедичних імплантатів, абсолютно відрізняються від того, за яким женеться робототехнічний стартап. Документація, яку вимагає головний підрядник аерокосмічної промисловості, поховає заживо покупця побутової електроніки. Проте постачальники продовжують представляти себе так, ніби всі обслуговувані галузі обробки з ЧПК є взаємозамінними - ось наші верстати, ось наш список матеріалів, надішліть нам своє креслення.

Ця невідповідність є саме тим, де проекти сорсингу йдуть боком.

Ця стаття розбиває шість основних секторів, які покладаються на точну обробку з ЧПК, що кожен із них насправді вимагає від постачальника, крім сирих можливостей, і питання, які варто поставити перед тим, як додати нового постачальника до списку схвалених.

Чому «галузевий досвід» — це не те саме, що відповідність галузевому законодавству

У кожному магазині вам скажуть, що вони обслуговують аерокосмічну та медичну продукцію. Набагато менше можуть показати вам документи.

Коли відділи закупівель говорять про кваліфікацію постачальника верстатів із ЧПК, слово «досвід» з’являється постійно -, але досвід сам по собі не захистить вас, коли прийде аудит FDA або автомобільний клієнт Tier 1 проводить перевірку якості постачальника. Вас захищає задокументована система управління якістю, створена для нормативного середовища вашої конкретної галузі.

Галузі машинобудування з ЧПК, які обслуговуються постачальником, який справді відповідає вимогам, мають одну рису: кожна має власну структуру сертифікації, і кожна структура несе зобов’язання щодо аудиту, які майстерня виконує-цілорічно або ні. Немає золотої середини. Це перший фільтр, і більшість покупців застосовують його надто пізно в процесі RFQ.

Аерокосмічна промисловість: де толерантність сувора, а відстеження суворіше

Обробка з ЧПУ для аерокосмічних компонентів, мабуть, є найвимогливішим середовищем у галузі. Допуски - зазвичай становлять ±0,005 мм під час польоту-критичні характеристики - потрапляють у заголовки, але справжня відмінність полягає в тому, що відбувається до та після різання.

AS9100D є базовим стандартом управління якістю для аерокосмічного виробництва. Цех, сертифікований AS9100D-, зобов’язується виконувати повну перевірку першого виробу (FAI) відповідно до AS9102, відстежувати матеріал від сертифіката сировини до готової деталі та систему контролю невідповідності, яка документує кожне відхилення. Якщо ваш постачальник не може виготовити FAIR упаковку, не пройшовши через це навчання, він насправді не обслуговує аерокосмічну галузь - він обробляє аерокосмічні креслення.

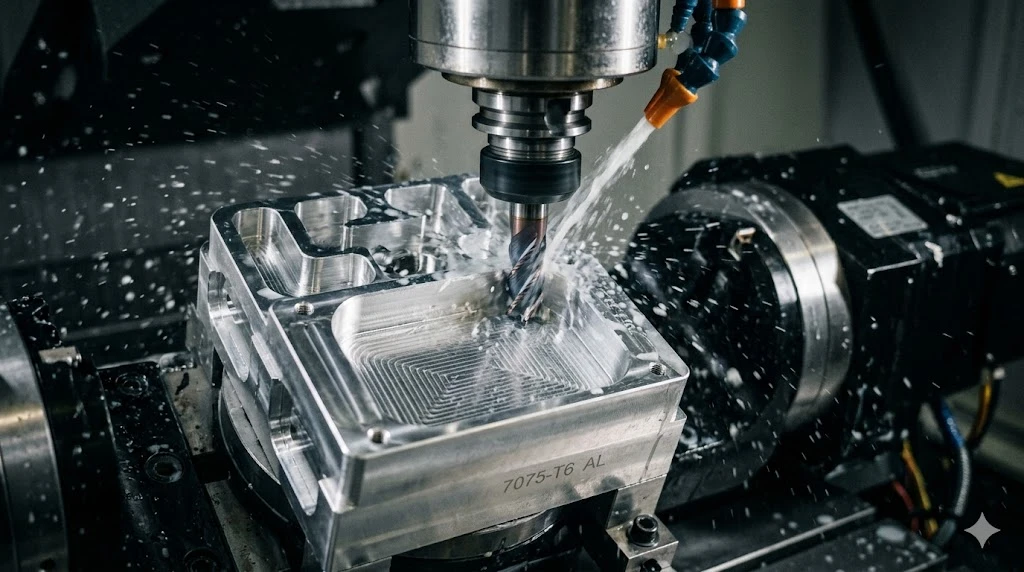

Матеріали також мають значення. Титановий сплав (Ti-6Al-4V), інконель 718 і алюміній 7075-T6 поводяться по-різному під час різання. Цех, який цілий день лише ріже алюміній і час від часу береться за роботу з титаном, не те саме, що той, який регулярно працює з титаном. Ми постійно бачимо це: покупець надсилає нам деталі, які попередній постачальник пропонував дешево, і розміри хороші, але поверхня розірвана, оскільки швидкість подачі скопійована з алюмінієвої роботи.

Медичні пристрої: Регуляторне опромінення тече вгору

Якщо ваш готовий пристрій потребує допуску FDA 510(k) або маркування CE відповідно до MDR 2017/745, нормативний вплив не закінчується перед вами - він потрапляє безпосередньо до вашого постачальника обробки ЧПК. Це те, що застає зненацька менші компанії, що займаються медичним обладнанням, коли вони масштабують виробництво.

Сертифікований ISO 13485 постачальник обробки з ЧПК працює відповідно до системи управління якістю, спеціально розробленої для виробництва медичних пристроїв. Це означає засоби керування змінами дизайну та процесу, процедури розгляду скарг і - критично - можливість створювати повний запис історії пристрою (DHR) для кожної партії. ISO 13485 не є складнішою версією ISO 9001. Це інша філософія: ризик-мислення, яке базується на безпеці пацієнтів, а не на загальному задоволенні клієнтів.

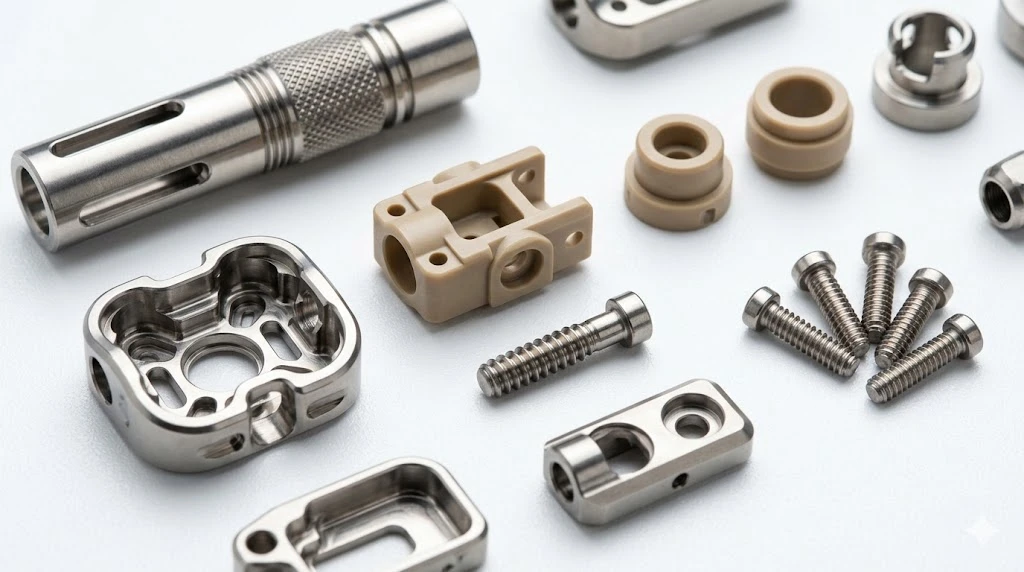

Список матеріалів для медичної обробки з ЧПК є вузьким і невблаганним: нержавіюча сталь 316L, титан класу 5, PEEK, Delrin для не-імплантатів. Сертифікація матеріалу необов'язкова. Сертифікат відповідності, який посилається лише на позначення сплаву без номера сертифіката фабрики, неприйнятний для більшості медичних програм OEM. Коли ви дізнаєтесь, як кваліфікувати постачальника обробки з ЧПК для медичної роботи, першим запитом на документ має бути зразок DHR та їхній сертифікат ISO 13485 із чітким визначенням органу, який його видав.

Автомобільний: обсяг, повторюваність і нульове відхилення на PPAP

Ланцюжок поставок для автомобільної промисловості працює відповідно до стандарту IATF 16949, і якщо ваш постачальник обробки з ЧПК не сертифікований відповідно до нього, ви створюєте прогалину у своїй документації APQP до того, як буде вирізано перший прототип.

Автомобільні покупці, які купують обробку з ЧПК для середніх---великих обсягів, також піклуються про стабільність часу циклу. Заявлена ​​вартість одиниці, яка передбачає 95% часу безвідмовної роботи машини, повинна фактично забезпечити цей час безвідмовної роботи. Це те, де магазини, які працюють зі старішим обладнанням, стикаються з труднощами: години роботи шпинделя виглядають добре, доки ви не закінчите три тижні в серії 10 000 штук і підшипник не вийде з ладу.

Робототехніка та автоматизація: спочатку геометрія, потім вага

Сектор робототехніки є одним із напрямків, що -найшвидше розвиваються, у всіх обслуговуваних галузях обробки з ЧПК, і він має особливий профіль попиту, який багато спеціалістів недооцінюють: складна геометрія, легкі алюмінієві конструкції та дуже вузькі допуски позиціонування отворів підшипників і інтерфейсів кріплення двигуна.

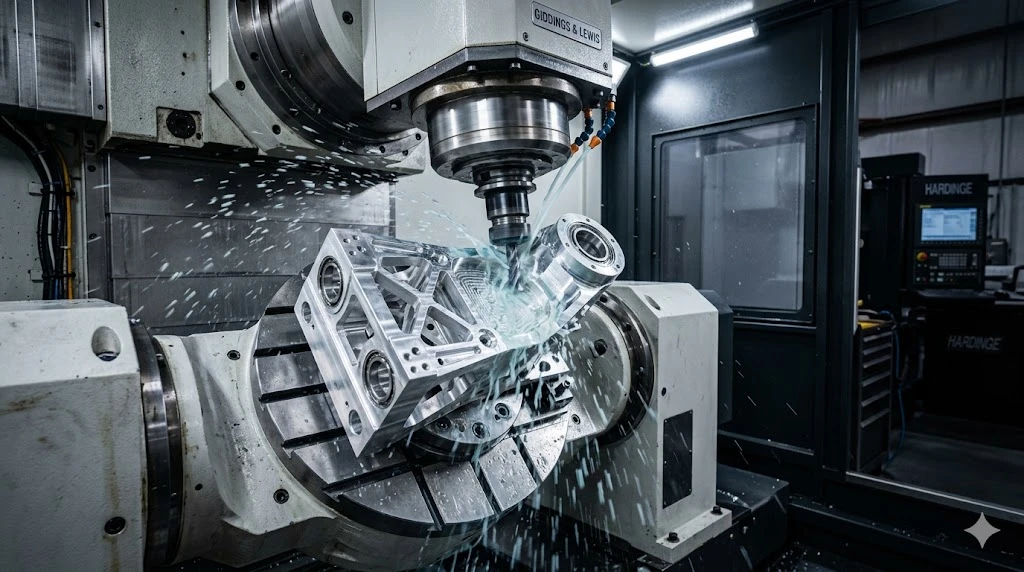

Ефектор кінцевої -руки робота з допуском на отвір ±0,01 мм здається керованим, доки ви не зрозумієте, що це тонко{2}}алюмінієва деталь 6061 із сімома пересічними елементами, усі посилаються на базу даних, яка зміщується під час затискання, якщо ваше пристосування сконструйовано неправильно. 5-можливість обробки осі часто не-підлягає обговоренню - не через складність як таку, а через те, що зміна позиції деталі три рази для досягнення всіх елементів створює кумулятивну помилку бази даних, яку усуває одноразова-механічна обробка налаштування.

Закупівлі робототехніки, як правило, розвиваються швидше, ніж аерокосмічна чи медицина. Цикли NPI стискаються. Ми регулярно спостерігаємо, як клієнти переходять від затвердженого креслення до перших необхідних статей через три тижні. Цей графік досяжний, але лише якщо у постачальника є швейцарський токарний верстат і 5-осьова потужність-і він не передає субпідрядникам функції жорсткого допуску.

Напівпровідникове обладнання: галузь, яка надсилатиме назад частини за відбитком пальця

Виробництво напівпровідникового обладнання - поводження з пластинами, вакуумні камери, прецизійні ступені -, ймовірно, найменш обговорюване з усіх обслуговуваних галузей обробки з ЧПК, але воно встановлює стандарт чистоти та цілісності поверхні, який конкурує з медичним.

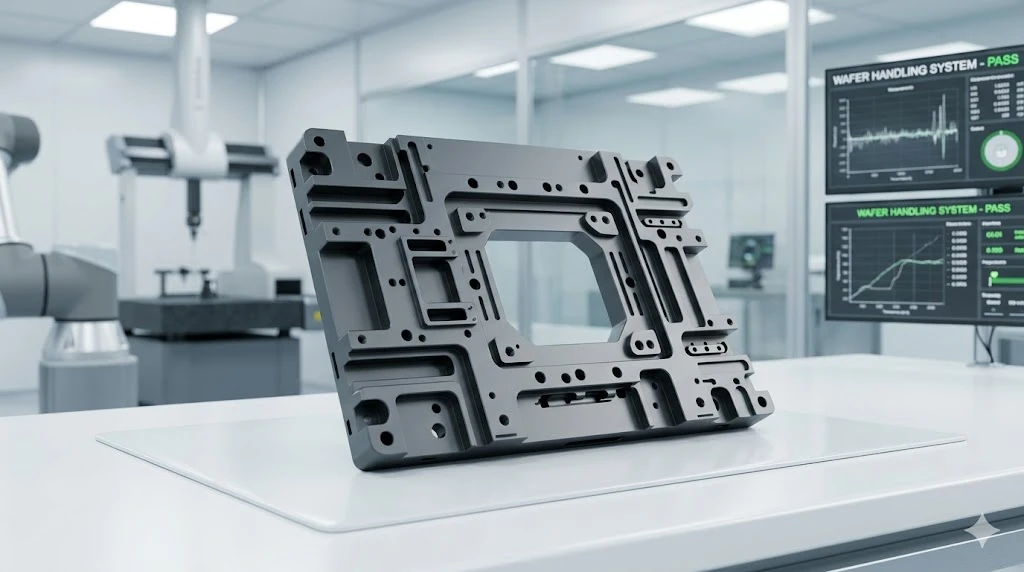

Алюмінієві деталі, призначені для чистих приміщень, вимагають спеціальних протоколів після-механічної обробки: відсутність залишків охолоджуючої рідини, відсутність задирок (не "мінімальних задирок" - нуль задирок), пасивація або жорстке анодування, застосоване до задокументованих специфікацій, і в багатьох випадках перевірка кількості частинок перед транспортуванням. Допуски на розміри надзвичайно високі - деякі компоненти столика пластини мають допуски профілю ±0,002 мм -, але ризик забруднення є причиною відхилення під час вхідної перевірки.

Якщо стандартним процесом видалення задирок у вашого постачальника є ручне напилювання, це вже проблема для роботи з напівпровідниками.

Енергетика та промисловість: де характеристики матеріалів карають

Корпуси керування кроком вітряних турбін, компоненти для свердловин, гідравлічні колектори для рідинних систем під високим{0}}тиском - Обробка з ЧПК у енергетичному секторі визначається двома речами: агресивними матеріалами та великими частинами оболонки.

Дуплексна нержавіюча сталь, Hastelloy C-276 і загартована інструментальна сталь вимагають спеціальних стратегій траєкторії та параметрів різання, які суттєво відрізняються від стандартної нержавіючої сталі 304 або алюмінію 6061. Магазини, які не продають ці матеріали регулярно, будуть спалювати інструменти, завищувати допуски на перші кілька деталей, а потім тихо коригувати ціни, щоб подолати криву навчання, за яку ви платите.

Для цього сектору те, як кваліфікувати постачальника обробки з ЧПК, зводиться до запиту документованих доказів попередніх прогонів конкретного сплаву на вашому кресленні. Список матеріалів на сайті нічого не означає. Заповнений звіт про перевірку деталі з хастеллою із записаними вимірюваннями обробки поверхні означає все.

Що відрізняє багатогалузевого-постачальника від широкого спеціаліста

Цех, який справді обслуговує кілька регульованих галузей, не вмикає та вимикає свою систему якості залежно від типу роботи. Дисципліна є структурною.

Питання субпідряду важливіше, ніж усвідомлюють більшість покупців. Кожного разу, коли деталь залишає об’єкт постачальника для фінішної обробки, за нею повинна слідувати документація щодо відстеження. У регульованих галузях розрив у цьому ланцюжку є невідповідністю -, і це ваша NCR, а не лише їхня.

Як MID Precision структурує свою систему якості навколо багатьох галузей

У MID Precision (bishenprecision.com) ми маємо сертифікати AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 і IAPMO R&T -, видані сторонніми-акредитованими органами та підтверджені щорічними наглядовими аудитами.

На практиці для сертифікованого ISO 13485 постачальника обробки з ЧПК, такого як ми, це означає, що система якості не змінюється залежно від типу замовлення. Коли виробник обладнання для медичного обладнання надсилає нам титановий кістковий гвинт разом із алюмінієвим колектором замовника аерокосмічної промисловості, обидва завдання виконуються за однаковими задокументованими засобами контролю процесу, тим самим протоколом інспекції ШМ і тим самим ланцюгом відстеження матеріалу. У нас немає «медичного режиму» і «стандартного режиму».

Ми також виконуємо 5-осьову обробку, швейцарський токарний верстат, токарно-фрезерний компаунд-з ЧПУ та свердління глибинних отворів-вдома. Що стосується обробки з ЧПК для аерокосмічних компонентів, то наші-власні можливості означають, що ми контролюємо кожен критично важливий етап, не порушуючи ланцюжок відстеження AS9100D.

Якщо ви тільки починаєте вивчати, як кваліфікувати постачальника обробки з ЧПК для регульованого застосування, ми з радістю ознайомимо вас з нашою документацією з якості, перш ніж ви подасте запит на пропозицію. Запитуйте нашу заяву про можливості та зразок звіту про перевірку за адресоюbruce_qin@bishenprecision.comабо зателефонуйте +86 189 2570 2550.

Поширені запитання: що насправді запитують відділи закупівель

З: Чи може один постачальник верстатів з ЧПК реально обслуговувати аерокосмічну та медичну техніку одночасно без конфліктів системи якості?

Так -, але лише якщо вони мають як незалежні сертифікати AS9100D, так і ISO 13485, а не один під іншим. Два стандарти мають структуру, що збігається (обидва побудовані на основі ISO 9001), але різко розходяться щодо методології управління ризиками та збереження записів. Цех, який має обидва та пройшов подвійний-аудит, не є чимось незвичайним у кластері точного виробництва в Дунгуані, але вам слід попросити показати обидва сертифікати та перевірити, що заявки про обсяги відповідають роботі, яку ви виконуєте.

З: Як мені дізнатися, чи заява постачальника про «сертифікацію ISO» насправді стосується обробки з ЧПУ чи лише його адміністративного офісу?

Попросіть заяву про обсяг сертифіката, а не лише сертифікат. Сертифікати ISO включають визначену сферу дії -, наприклад, «Проектування та виробництво прецизійних компонентів із ЧПУ для медичних пристроїв». Якщо в області зазначено щось розпливчасте, як-от «управлінська діяльність», ця сертифікація може взагалі не охоплювати вашу виробничу роботу. Це більш поширена проблема, ніж очікує більшість покупців, особливо з постачальниками, які отримали сертифікати в основному для маркетингових цілей.

З: Для наших деталей потрібен допуск ±0,005 мм. Що ми повинні попросити нового постачальника продемонструвати перед тим, як надсилати виробничі креслення?

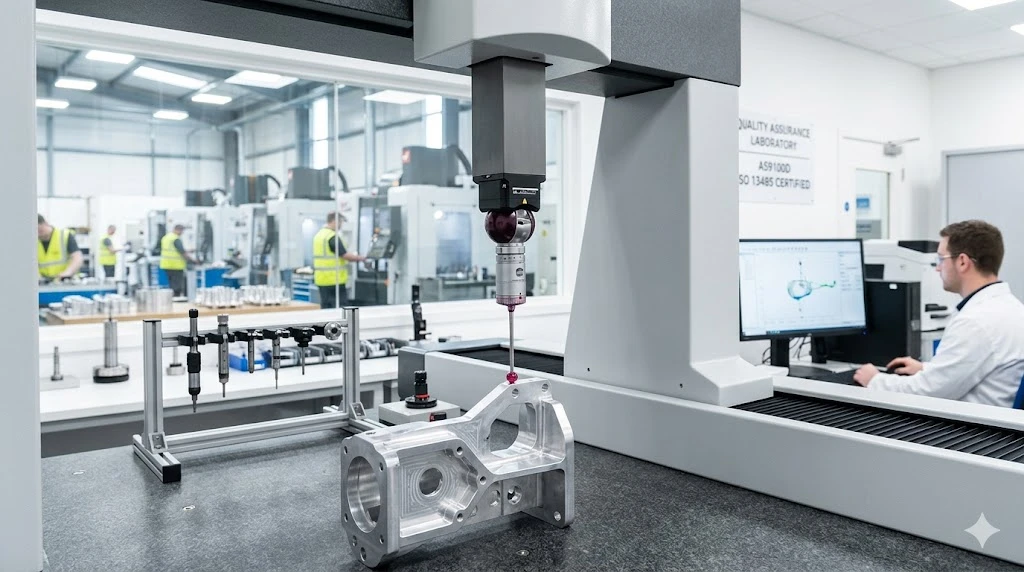

Запит на перший звіт про перевірку товару (FAIR) щодо деталі, схожої за розмірами, яку вони вже запустили - не є заявою про можливості. Подивіться на використовуване вимірювальне обладнання (марку та модель ШМ, дату калібрування), кількість виміряних функцій і чи виноски GD&T були виміряні з правильною схемою бази даних. Постачальник, який вимірює 10 із 40 характеристик і називає це СПРАВЕДЛИВИМ, не готовий до роботи з жорстким-допуском.

З: Чи означає сертифікація IATF 16949, що постачальник може автоматично керувати обсягами виробництва автомобілів?

Сертифікація підтверджує наявність структури системи якості, а не те, що цех має фізичну потужність для вашого обсягу. Цех IATF 16949 із чотирма машинами може бути законно сертифікований. Щодо обсягів виробництва запитуйте дані OEE (загальна ефективність обладнання) і поточне використання потужностей. Постачальник із завантаженням 90%+, який надає вам 4-тижневий термін виконання, упустить його.
