Аерокосмічна обробка з ЧПК: побудуйте ланцюжок відстеження, якого вимагатиме ваш FAI та аудит постачальників
Ваш структурний кронштейн досягає першої-перевірки статті. Аудитор відкриває форму 2 AS9102 і запитує одну річ: чи може кожен фітинг Ti-6Al-4V простежити назад до тепла, від якого він був розплавлений, і чи це тепло було розплавлено в країні, що відповідає вимогам DFARS? Якщо ця відповідь знаходиться в трьох окремих папках «Вхідні», FAI зупиняється. Частина в порядку. Документів немає. Для програм, спрямованих на оборонний або комерційний ланцюжок поставок літаків, ланцюжок документів є тим місцем, де постачальники аерокосмічної обробки з ЧПК проходять або провалюють. Ми будуємо цей ланцюжок поруч із частиною, а не після неї.
Що означає «відстежуваний» в аерокосмічній обробці з ЧПУ
Відстеження аерокосмічного матеріалу не є єдиним сертифікатом. Це безперервна лінія від готової деталі назад до нагріву або розплаву млина. Для спеціальних металів ця лінійка має юридичну вагу, з якою рідко стикаються покупці в інших галузях. Згідно з положенням DFARS 252.225-7009 -, яке наразі датовано 2023 - січнем, титан, титанові сплави, багато високо-легованих сталей, сплави на основі нікелю та кобальту-, а також цирконій мають бути розплавлені або вироблені в Сполучених Штатах або відповідній країні. Походження розплаву має бути задокументовано та простежено до конкретної партії матеріалу, як правило, через звіт про випробування на заводі та сертифікат відповідності.
Отже, коли ми пропонуємо деталь для оборонної програми, перше, що ми перевіряємо, це специфікація на вашому кресленні та те, чи має джерело розплаву відповідати DFARS-. Під час прийому матеріалу реєструємо номер тепла до наряду. Цей номер слідує за партією під час кожної операції та потрапляє на пакет сертифікатів, який ви отримуєте. Відстеження аерокосмічного матеріалу працює лише тоді, коли зв’язок фіксується на початку; його реконструкція після механічної обробки - це те, як з'являються прогалини. нашточна аерокосмічна обробка з ЧПУробочий процес прив’язує число тепла до маршрутизатора перед першим різанням.
Аерокосмічні сплави та спосіб їх обробки
Для різних аерокосмічних сплавів потрібні різні інструменти, швидкість і документація. У наведеній нижче таблиці показано сімейства, які ми найчастіше використовуємо для обробки з ЧПУ в аерокосмічній галузі.
| Матеріал / сорт | Оброблюваність | Прапор документації | Типове аерокосмічне використання |
|---|---|---|---|
| Алюміній 7075-T6 | високий; швидке видалення металу | Сертифікат млина; DFARS якщо захист | Конструктивні кронштейни, корпуси, фурнітура |
| Титан Ti-6Al-4V | Низький; чутливий до тепла, -твердіє | Джерело розплаву DFARS; сертифікат млина для нагрівання | Арматура двигуна, з'єднання планера, кріплення |
| Нержавіюча сталь 15-5 PH / 17-4 PH | помірний; умови термічної-обробки мають значення | Сертифікат з загартуванням/станом; запис тер{0}}обробки | Деталі приводів, вали, корпуси клапанів |
| Інконель 718 | важко; абразив, робота-твердіє | нікелевий сплав DFARS; повна відстежуваність | Обладнання гарячої-секції, високотемпературні кронштейни- |
| Алюміній 6061-T6 | високий; загального призначення | Сертифікат млина | Пристосування, вторинна структура, прототипи |
Ми запускаємо їх5-осьова і швейцарська обробкатому вибір геометрії та матеріалу не залежить від обмежень кріплення. Прапор документації - це стовпець закупівлі, який слід читати першим, оскільки він керує пакетом сертифікатів, а не вирізанням.
Примітка про Titanium: швидкість, живлення та тепло

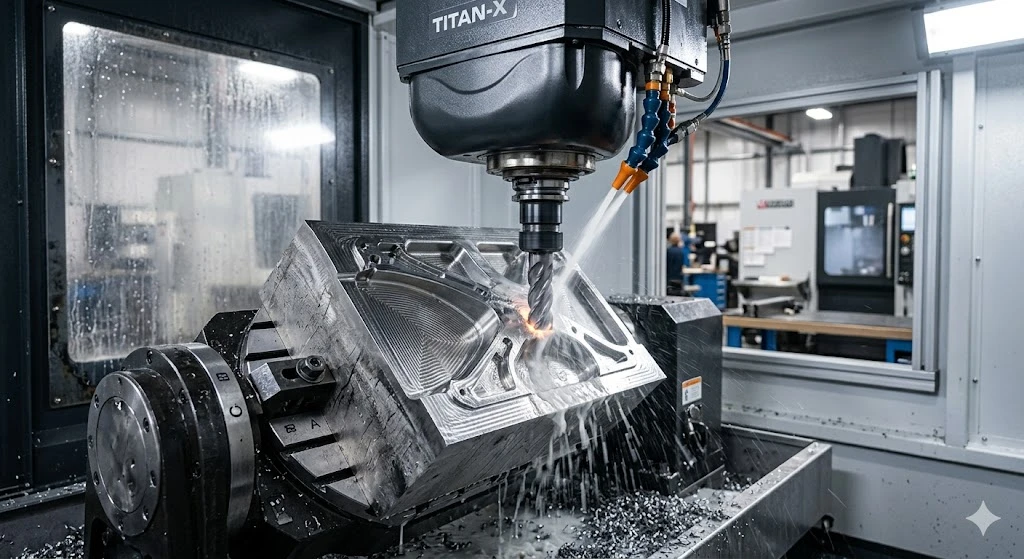

Титанова аерокосмічна обробка швидко карає неправильну стратегію. Ti-6Al-4V має низьку теплопровідність, тому тепло не надходить у мікросхему, як це відбувається з алюмінієм. Він залишається на передньому краї. Швидкість поверхні штовхання надто висока, і кромка зламається; зменшує подачу, і інструмент натирає замість різів, що зміцнює поверхню та ускладнює наступний прохід.

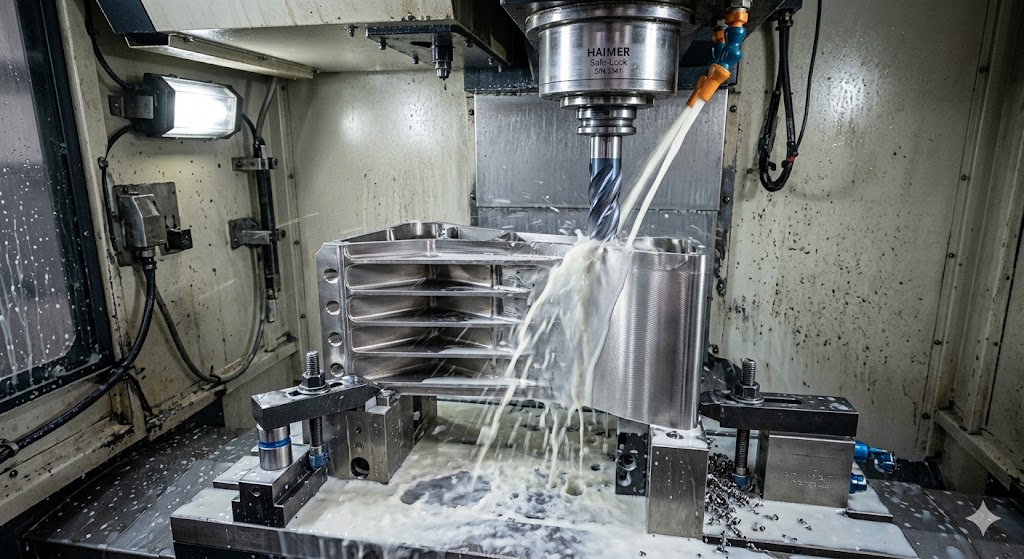

Наша практика для Ti-6Al-4V на твердому сплаві підтримує швидкість поверхні в консервативному діапазоні та підтримує постійне навантаження на стружку, тому інструмент завжди ріже, а не стирає. Ми пропускаємо-охолоджувальну рідину під високим тиском через інструмент, щоб відвести тепло від різу та очистити стружку перед її повторним різанням. Установки залишаються жорсткими, і ми уникаємо зупинки в кінці пасу. Для аерокосмічної обробки тонкостінного титану ми виконуємо чорнову та фінішну обробку, щоб залишкова напруга не вивела деталь із допуску після того, як вона покине пристосування. Нічого з цього не є екзотикою. Він є дисциплінованим і забезпечує повторюваність результатів Ra та розмірів у багатьох партіях – це момент, коли зразок FAI має представляти серію.
AS9102 Перша перевірка товару: промахи закупівель на полях
Перша перевірка виробу AS9102 – це місце зустрічі деталі та паперу. Поточна версія SAE, Rev C, набула чинності з 28 червня 2023 року, і вона посилила кілька сфер, які команди із закупівель досі пропускають у вхідних пакетах.
Найпоширеніша прогалина міститься в полях 15–18 у формі 1. Rev C чітко вказує, що кожна позиція специфікації - деталей, вузлів{-вузлів і комерційних --товарів - має бути перерахована. Покупці, які перевіряють лише -номер деталі верхнього рівня, не допускають COTS і стандартних елементів каталогу до звіту. Rev C також перейменувало поле 17 на «Тип деталі», тож у формі тепер очікується, що ви повинні вказати, чи є кожен рядок деталлю, під-вузлом, програмним забезпеченням, стандартним елементом каталогу або COTS.
Форма 2 є іншим слабким місцем. Він фіксує матеріали, спеціальні процеси та функціональне тестування. Закупівлі на місцях, які найчастіше пропускаються, це зв’язок між кожним спеціальним процесом і акредитованим джерелом при правильному перегляді специфікації. Якщо частина потребує термічної обробки, анодування або НК, це спеціальні процеси; багато програм очікують, що вони виконуються в акредитованому Nadcap-закладі, а пакет перевірки першої статті AS9102 має вказувати специфікацію, версію та джерело. Ми збираємо форми 1, 2 і 3, щоб ці посилання були явними, і ми розміщуємо малюнок у формі 3, щоб кожна характеристика мала номер, за яким аудитор може слідкувати. Чистий пакет перевірки першої статті AS9102 скорочує ваш вхідний огляд; невизначений посилає його назад.
Пакет документів, який ми надаємо вам
Ми розглядаємо документацію як результат, а не як задум. Наведений нижче пакет — це те, що ми передаємо покупцеві, який регулюється законодавством, із замовленням частин, оброблених на верстаті з ЧПУ для аерокосмічної галузі.
| документ | Що це доводить | Де він приземляється у вашому файлі |
|---|---|---|
| Звіт про випробування млина + CoC | Марка матеріалу, плавне число, походження розплаву | Відстеження матеріалу / запис DFARS |
| AS9102 Форма 1–3 (Ред. C) | Відповідальність за частини, продукти та характеристики | Пакет FAI |
| Сертифікати спеціального процесу | Термічна обробка, НК, покриття за правильними специфікаціями | Резервна копія форми 2, докази Nadcap |
| Інспекція / Звіт ШМ | Розмірні результати на фоні розпливчастого друку | Форма 3 FAI, прийняття партії |
| Сертифікат відповідності | Лот відповідає ЗП та редакції креслення | Файл приймання/постачальника |
Це дані, які підтримують вашу кваліфікацію постачальника та вашу власну внутрішню перевірку, те, як записи про оброблені деталі надходять у -файл збірки вищого рівня.Наша документація щодо відстеженнямає структуру, щоб перемістити в цей файл без переробки.
Стандарти, що стоять за цим, змінюються, і вам слід спланувати зміни. IAQG змінює бренд AS9100 на IA9100, публікація якого запланована на кінець 2026 року, щоб узгодити його з ISO 9001:2026, проект міжнародного стандарту якого було опубліковано 27 серпня 2025 року. На брифінгах галузевих органів сертифікації очікується жорсткіший потік-від постачальників і посилені-контроль контрафактних-деталей і відстеження. Наш аерокосмічний процес обробки з ЧПК уже фіксує дані відстеження, на які вказують ці зміни, тому перехід не скидає ваш файл постачальника.
FAQ
Чи можете ви надати сертифікати заводу, які відстежуються за числом нагріву для кожної партії, з походженням розплаву DFARS?
так Ми фіксуємо номер тепла при отриманні і переносимо його через роутер в пакет сертифіката. Для оборонних робіт ми підтверджуємо джерело розплаву відповідно до DFARS 252.225-7009, перш ніж купувати матеріал, а в сертифікаті відповідності зазначено походження розплаву.
Як ви виконуєте програму зміни перегляду креслення-на деталі, обробленій ЧПК?
Ми заморожуємо деталь до конкретного перегляду креслення в робочому наряді та CoC. Зміна версії відкриває нове робоче замовлення, і якщо зміна впливає на форму, придатність або функцію, вона запускає часткову або повну перевірку першої статті AS9102 відповідно до версії C. Ви отримуєте чіткий запис про те, які партії були створені відповідно до якої версії.
Чи підтримуєте ви спеціальні процеси, акредитовані-Nadcap?
Ми координуємо термічну обробку, НК і нанесення покриттів через акредитовані джерела та документуємо кожну з них у формі 2 у правильному перегляді специфікацій. Якщо у вашій програмі вказані конкретні схвалені процесори, ми опустимо цю вимогу.
Надішліть нам креслення та специфікації-. Ми повідомимо вам час виготовлення матеріалу, вихідний шлях-плаву та те, що саме міститиме ваш пакет FAI.Поговоріть з нашою аерокосмічною командоюпро ваші вимоги щодо відстеження або запитайте наш зразок документації, узгоджений із AS9102, щоб побачити, як він відповідає вашому файлу постачальника.
