Обробка латуні з ЧПК: чому «просто обробляти» не означає легко отримати правильно
Ми бачили, як це входило в наші двері раніше. Надрукована латунь C360, допуск ±0,02 мм на різьбовому отворі M6. Попередній постачальник поставив повну партію - ниток, виміряних не за специфікаціями, з обробкою поверхні зі смугами, і половина деталей показала слабке зміщення розмірів між першою та останньою частинами в серії. Замовник припустив, що латунь буде простою. І теоретично це так. На практиці режими відмови є специфічними, повторюваними та майже завжди простежуються до рішень, прийнятих до того, як перший чіп впаде на підлогу.
Обробка латуні з ЧПУмає репутацію людини, що прощає. Ця репутація здебільшого зароблена - C360 — це еталон оброблюваності, за яким оцінюється будь-який інший метал. Але «легкий для обробки» неправильно тлумачиться як «не потребує дисципліни процесу», і саме тут починаються проблеми. Зміщення розмірів під час довгих циклів, розриви різьблення на отворах із дрібним-кроком, відшарування під час нікелювання, стрічкові стружки, що обертаються навколо інструменту на роботах C260 - жодна з них не є екзотичними режимами відмови. Вони всі передбачувані. І всім їм можна запобігти, якщо знати, де шукати.

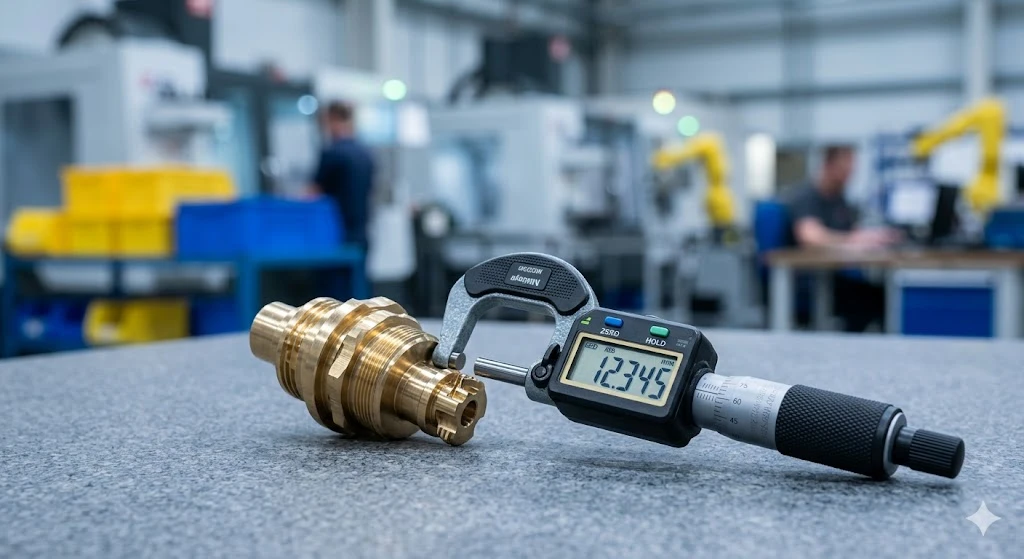

Справжня причина відхилення розмірів латунних деталей
У дев'яти випадках із десяти розмірний дрейф на aобробка латуні з ЧПУцикл -, де деталі в позиції 1 і позиції 200 вимірюються по-різному - зводиться до однієї з двох речей: теплового розширення під час циклу або залишкової напруги в прутку, що поступово зменшується в міру видалення матеріалу.
Латунь може дещо змінювати розміри під дією нагрівання, тому інженер повинен ретельно спланувати та виконати кріплення та шлях інструменту, щоб підтримувати допуски в допустимих межах - з урахуванням теплового розширення та відскоку на складних поверхнях і в-припасованих вузлах. На швейцарському токарному верстаті C360, який працює на високих обертах шпинделя без належної охолоджуючої рідини, температура деталі поступово зростає протягом виробничого циклу. Теплове розширення латуні становить приблизно 19–20 мкм/м·градус. На деталі діаметром 50 мм підвищення температури на 10 градусів перетворюється на приблизно 10 мкм росту -, достатнього, щоб підірвати допуск ±0,02 мм на критичному отворі.
Виправлення теплового дрейфу просте: постійний залив охолоджуючої рідини, дозвольте машині досягти теплової рівноваги, перш ніж розпочати різання допуску-критичних характеристик, і якщо пробіг тривалий, вимірювайте через певні інтервали, а не лише першу-статтю та остаточну перевірку.
Звільнення від залишкового стресу є складнішим і менш зрозумілим. Холоднотягнута латунна заготовка-зазнала напруги в процесі витягування. Коли ви видаляєте значну кількість матеріалу - глибокі кишені, ексцентричні профілі, великі лицьові вирізи - деталь може злегка пружинити, коли напруга перерозподіляється. На чорнових операціях це рідко має значення. На обробці проходить жорсткий допуск, це так. Правильно провести агресивну грубу обробку, залишити 0,1–0,15 мм на елементах фінішної обробки, залишити деталь незатисненою на кілька хвилин, якщо це дозволяє робота, а потім виконати фінішну обробку. Це додає, можливо, п’ять хвилин на деталь на складних геометріях. Це повністю усуває клас розмірних несправностей.

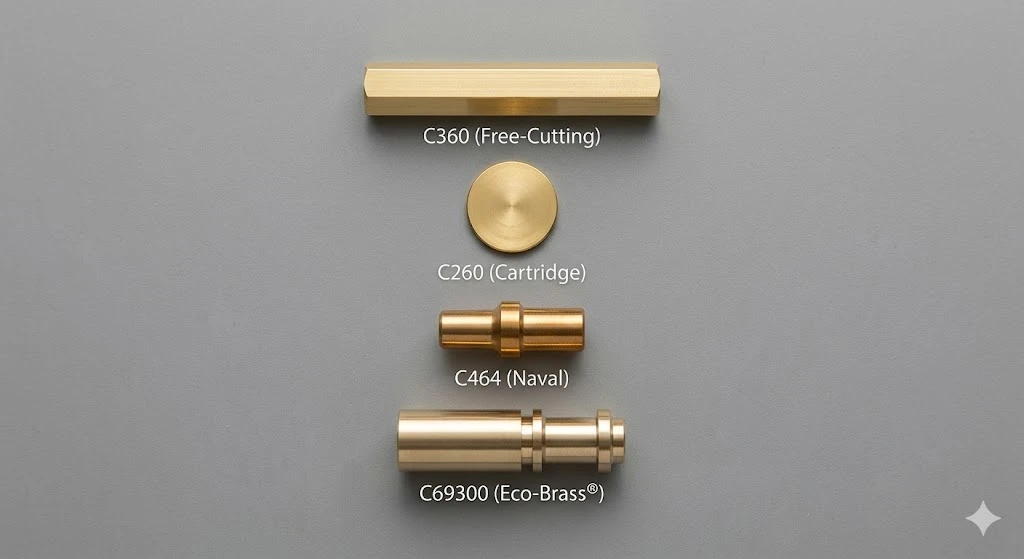

Вибір класу обробки латуні з ЧПУ: що насправді контролює ваш вибір сплаву
На більшості принтів просто написано «латунь». Це добре для простих деталей, але для будь-яких деталей із жорсткими допусками, вимогами до покриття або нормативними обмеженнями вибір латунного сплаву безпосередньо впливає на продуктивність обробки та кінцеві характеристики деталей у такий спосіб, що має значення задовго до того, як деталь потрапить на перевірку.
Ось як складаються основні оцінкивибір класу обробки латуні з ЧПУ:
| Оцінка | Оброблюваність | Ведучий вміст | Ключова сила | Слідкуйте за |
|---|---|---|---|---|
| C360 (вільне-різання) | 100% (еталон) | ~3% | Найшвидший час циклу, найкращий контроль над стружкою, найменший знос інструменту | Не відповідає RoHS; потребує попередньої-обробки свинцем перед покриттям |
| C260 (картридж латунь) | ~30% | Слід | Найкраща пластичність, хороша стійкість до корозії, відповідає RoHS- | Чіпси довгої стрічки; На 25–40% повільніший час циклу порівняно з C360 |
| C464 (морська латунь) | ~30% | Слід | Стійкість до видалення цинку для морської/солоної води | Подібні проблеми з мікросхемою C260; вкажіть, коли цього вимагає середовище |
| C69300 (еко-латунь) | ~70–80% | Нуль | Без{0}}свинцю, відповідність RoHS, добре утворення стружки | Вища вартість матеріалу; трохи більший знос інструменту, ніж C360 |
| C385 (архітектурна латунь) | ~80% | ~3% | Міцні, декоративні, екструдовані профілі | Такі ж обмеження щодо потенційних клієнтів, що й C360 |
Розрив між C360 і C260 більший, ніж очікує більшість інженерів. C360 на 25–40% швидший за C260 у термінах обробки, і ця різниця безпосередньо перетворюється на тривалість циклу та вартість одиниці для будь-якого обсягу, що перевищує прототип. Якщо для вашої деталі не потрібне холодне формування чи специфічна корозійна стійкість C260, правильним варіантом буде встановлення C360 за замовчуванням для обробленого компонента -, якщо ваша програма не натрапляє на обмеження щодо потенційних клієнтів.
Обробка латуні-без свинцю та RoHS: де ловлять інженерів
Саме тут ми бачимо найбільше сюрпризів, яких можна уникнути. Клієнт вказує C360 на компоненті, який потрапляє в споживчу електроніку, що продається в ЄС. Деталь проходить всю габаритну перевірку. Потім команда відповідності позначає це на останньому етапі -, і все замовлення потрібно повторно запустити вОбробка -безсвинцевої латуні RoHS-відповідний клас.
Стандарт C360 не відповідає строгим стандартам RoHS або сучасним стандартам щодо питної води, як-от NSF/ANSI 61. Для цих застосувань доцільною заміною є -безсвинцеві альтернативи, як-от Eco-Brass C69300, у якому замість свинцю використовуються кремній і фосфор, щоб сприяти руйнуванню стружки.
Практичний компроміс реальний: обробка безсвинцевої{0}}латуні відбувається трохи повільніше, а твердосплавні інструменти зношуються швидше, ніж C360, що дещо збільшить вартість одиниці. На наших швейцарських токарних лініях ми зазвичай спостерігаємо збільшення тривалості циклу на 15–25% для еквівалентних деталей C69300 порівняно з C360. Це дельта вартості, яку варто знати, перш ніж встановлювати бюджет проекту.
Одна річ, яка застає зненацька інженерів щодо свинцевої латуні, яка йде на покриття: C360 вимагає попередньої-обробки свинцем перед покриттям - як правило, яскраве занурення плюс мідний штрих -, що збільшує вартість деталі, тоді як C260 потрапляє безпосередньо в резервуар для покриття без попередньої-обробки. Якщо ваша деталь має специфікацію нікельового покриття без електролікування, і ви порівнюєте ціни постачальників, переконайтеся, що ви порівнюєте яблука з яблуками після-механічної обробки.
Поширені помилки проти правильної практики: польовий довідник
| Виявлена проблема | Загальна справа | Правильний підхід |
|---|---|---|
| Порвана різьба на отворах із дрібним кроком- | Тупий мітчик, недостатнє клювання на глухих отворах, неправильна ріжуча рідина | Гострий твердосплавний мітчик, цикл різання на глухих отворах, низька-в’язкість оливи |

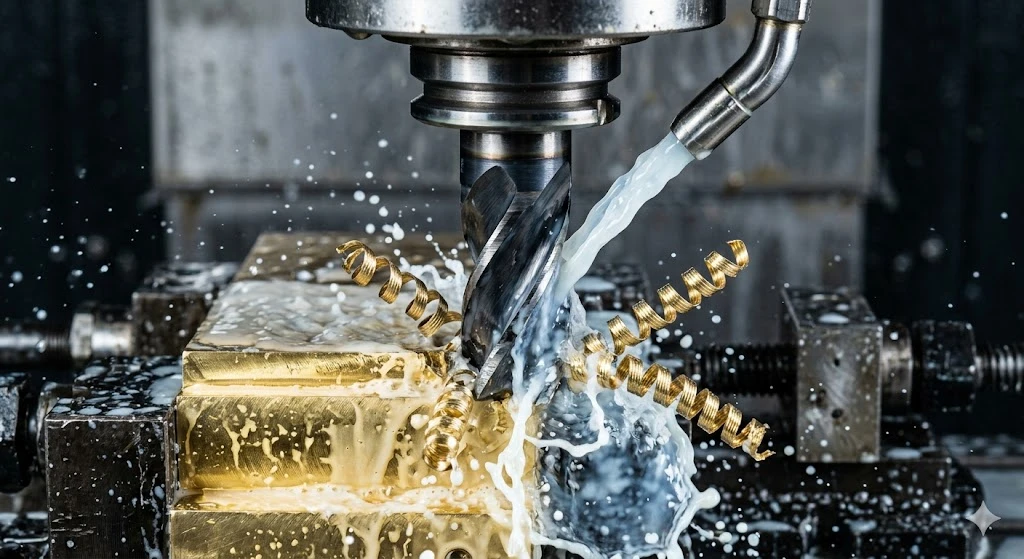

| Намотування стружки на C260/C464 | Низька швидкість подачі, без-стратегії стружколому | Збільшення подачі на оборот; використовувати стружколомні вставки під час токарної обробки; охолоджувальна рідина високого{1}}тиску на глибоких шпурах |
| Зміщення розмірів у виробничому циклі | Наростання температури-, відсутність рівноважного замокання | Заливка охолоджуючої рідини, цикл-прогріву машини, періодична перевірка 50/100/150 частин |
| Порушення адгезії покриття після механічної обробки | Залишки мастила, неправильний сплав для лінії покриття | Ультразвукове знежирення перед покриттям; підтвердити сумісність сплаву з процесом покриття |
| Задирки на стороні виходу просвердлених отворів | Занадто-висока швидкість подачі, тупе свердло | Зменште подачу на прориві, використовуйте свердла-з роздільною точкою, протокол видалення задирок, вбудований у фрезерування |
| Деталь виходить за межі допуску після розтискання | Залишкова напруга при звільненні прутка | Груба → розкріплення → повторне-кріплення → фінішне проходження критичних функцій |
Проблема потоку заслуговує окремої примітки. У мітчиках із глухими-отворами M4 та меншими в C360 ми запускаємо цикл різьблення, навіть якщо для латуні це строго не вимагається - не для видалення стружки, а для того, щоб запобігти навантаженню мітчика та мікро-роздиранню форми різьби в нижній частині отвору. Це дві{7}}секундні додатки до часу циклу, що усуває постійний режим відхилення на тонких-роз’ємах і корпусах датчиків.
Параметри різання, які дійсно працюють
Для інженерів, яким потрібна початкова довідкалатунні деталі з ЧПУналаштування виробництва:
| Операція | сплав | Швидкість різання | Швидкість подачі | Примітка щодо інструментів |
|---|---|---|---|---|
| Токарна обробка з ЧПУ (чорнова обробка) | C360 | 250–400 м/хв | 0,10–0,20 мм/об | Карбід без покриття; позитивні граблі |
| Токарна обробка з ЧПУ | C360 | 400–600 м/хв | 0,05–0,10 мм/об | полірована вставка; гострий край |
| Токарна обробка з ЧПУ | C260/C464 | 150–250 м/хв | 0,08–0,15 мм/об | Рекомендовано вставити стружколом- |
| Фрезерування з ЧПУ | C360 | 300–500 м/хв | 0,003–0,010 д/зуб | 2–3 канавки карбіду; висока спіраль |
| буріння | C360 | 80–150 м/хв | 0,05–0,12 мм/об | Свердло-з роздільною точкою; довбати глухі отвори |
Консервативна початкова точка для C360 на токарному верстаті становить 300 SFM з подачею 0,005 дюйма на оберт; звідти більшість цехів підвищують швидкість поверхні до 600 SFM або вище та регулюють подачу відповідно до вимог до обробки. Ми працюємо ближче до верхнього рівня на наших швейцарських токарних центрах для виробництва робіт C360 - матеріал терпить це, і різниця в часі циклу для обсягу є значною.
Один параметр, який більшість путівників не згадує: на фінішних пасахобробка латуні з ЧПУтам, де необхідна шорсткість поверхні нижче Ra 0,8 мкм, глибина різання має таке ж значення, як і швидкість. Ми підтримуємо фінішну обробку DOC на рівні 0,05–0,08 мм і використовуємо поліровані-різчасті інструменти. Спроба досягти дзеркального покриття при 0,2 мм DOC зі стандартною вставкою дасть вам постійний Ra 1,6 мкм і не краще, незалежно від того, наскільки швидко ви обертаєтеся.
Примітки DFM перед завершенням друку
Три речі, які ми найчастіше позначаємо під час перевірки DFM латунних деталей:
Виноски різьби без класу допуску.«М6 різьба» не є повною специфікацією. Укажіть 6H для стандартних посадок, 5H для щільних або 4H для точних інструментів. Різницю в незначному діаметрі між мітчиками 6H і 4H можна виміряти, і якщо ви збираєте-з купленим кріпленням із допуском, який не відповідає вашій виносці, ви отримаєте невідповідне попереднє натягування.
Товщина стінки менше 0,8 мм на точених компонентах.Латунь досить м’яка, тому тонкі стінки деформуються під дією сил різання та тиску затиску. Якщо у вашій конструкції є функція менше 0,8 мм, позначте її для фіксації, перш ніж робота буде передана у виробництво. Ми часто рекомендуємо інший підхід до затиску або модифікацію траєкторії інструменту, яка зменшує радіальне зусилля різання на тонкій частині.
Специфікація нанесення покриття перед підтвердженням сплаву.Якщо на вашому відбитку міститься нікель без електролікування відповідно до ASTM B733, а сплав — C360, цех із нанесення покриттів має знати, що - попередня-обробка передбачає додатковий етап і вартість, які не входять у стандартну ціну на покриття. Вкажіть сплав і вимоги до покриття разом на кресленні. ЯкщоОбробка -безсвинцевої латуні RoHSвідповідність потрібна, підтвердьте C69300 або C260 у свого постачальника покриттів, перш ніж заблокувати специфікацію.
Що MID Precision працює на латунних роботах

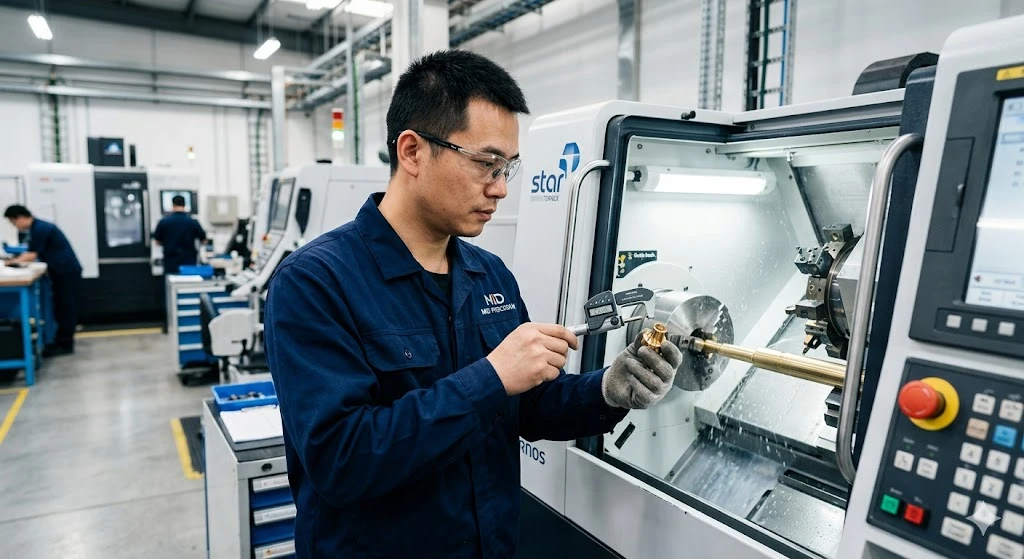

нашпослуги обробки латуні з ЧПУохоплюють повний діапазон сплавів - C360, C260, C464 і C69300 для RoHS-сумісних застосувань. Що стосується обладнання, токарна обробка латуні виконується на наших швейцарських лініях з ЧПК для складних деталей малого-діаметра та на наших багато-токарних центрах для більших компонентів. Ми підтримуємо ±0,005 мм для точених деталей C360 у виробництві та ±0,01–0,02 мм для фрезерованих деталей залежно від геометрії.
Для клієнтів, які доставляють на ринки ЄС або виготовляють медичні пристрої, ми регулярно обробляємопрецизійно оброблені латунні деталіу C69300 і підтверджуйте відповідність RoHS сертифікатами матеріалів для кожного замовлення. Наша система якості, яка відповідає стандарту ISO 13485-, забезпечує повну відстежуваність матеріалу від сертифіката заготовки прутків до остаточного звіту про ШМ, що має значення для медичних і напівпровідникових застосувань, де документація партії є частиною результату, а не запізнілою думкою.
Якщо ваш друк виходить після попередньої відмови постачальника або ви бачите суперечливі результати на поточній роботі з латуні,надішліть нам свій малюнок для безкоштовного перегляду DFM. Ми разом розглянемо вибір сплаву, позначки допусків, специфікації різьби та вимоги до покриття, перш ніж цитувати -, тому що проблеми, які спричиняють повторні -прогони, майже завжди видно на кресленні до того, як буде вирізана перша деталь.
Поговоріть з нашими інженерамипро ваш латунний компонент - ми відповімо протягом 24 годин.
Поширені запитання: що насправді запитують інженери про обробку латуні з ЧПК
З: На моїй печатці вказано C360, але виробник за контрактом каже, що мені потрібно перейти на латунь, що не містить свинцю, для експорту в ЄС. Які в мене варіанти?
C69300 (Eco-Brass) є найближчим функціональним замінником -, він працює на приблизно 70–80% від рейтингу оброблюваності C360 і відповідає вимогам RoHS і REACH без свинцевого -штрафу попередньої обробки покриття. C260 — це варіант, якщо ваша деталь потребує холодного-формування, але ви очікуєте на 25–40% довший час циклу та вищу вартість одиниці. Підтвердьте перехід у свого постачальника покриття, перш ніж змінювати специфікацію - кроки обробки відрізняються, і вплив на вартість має бути вказано у вашій пропозиції.
З: Чи можете ви утримати ±0,01 мм на латунному корпусі клапана у виробництві, а не лише на першому виробі?
Так, із відповідними характеристиками - точені отвори, діаметри валу та розміри облицювання на C360 у виробничих серіях. Жорсткі допуски ±0,02–0,025 мм можна досягти на відповідних характеристиках зі стандартним виробничим налаштуванням; жорсткіше, ніж це, вимагає перевірки на-частину ШМ і додає витрати на перевірку. Чесна відповідь навартість латунних деталей з ЧПУпри ±0,01 мм полягає в тому, що накладні витрати на перевірку часто перевищують дельту вартості обробки - перед блокуванням специфікації переконайтеся, що це дійсно потрібно для функціональних вимог.
З: Ми спостерігаємо порушення адгезії покриття на нікельованих-деталях C360 від нашого поточного постачальника. Що це спричиняє?
Дві ймовірні причини: залишки оливи, не повністю видалені перед нанесенням покриття (стандартним виправленням є ультразвукове знежирення, а не просто протирання розчинником), або лінія нанесення покриття не працює відповідно до -протоколу попередньої обробки свинцем C360. Запитайте у свого постачальника, чи вони роблять яскраве занурення та мідний удар перед нікелевою ванною. Якщо вони не знають, що це означає, це ваша відповідь.
З: Чи варто вказувати C260 для обробленої деталі, яка також потребує після-машинного формування?
Лише якщо цього дійсно вимагає процес формування. Перевага C260 у пластичності є реальною для-вигинів із малим радіусом і операцій обтиску. Але якщо ваше «формування» — це легка пресова-підгонка або стандартна операція розбивки, C360 впорається з обома без проблем, а вартість обробки залишиться нижчою. Зарезервуйте C260 для деталей, де геометрія формування може тріснути C360 -, ми можемо сказати вам, до якої категорії належить ваша конструкція під час перевірки DFM.
