Медична обробка з ЧПК: Посібник інженера-технолога щодо матеріалів, допусків і DFM для компонентів пристрою
Обґрунтування H1:Інженери-конструктори, які шукають цей термін, не шукають огляд галузі - їм потрібні відповіді на-рівні процесу, перш ніж опублікувати креслення. Ця назва свідчить саме про це.

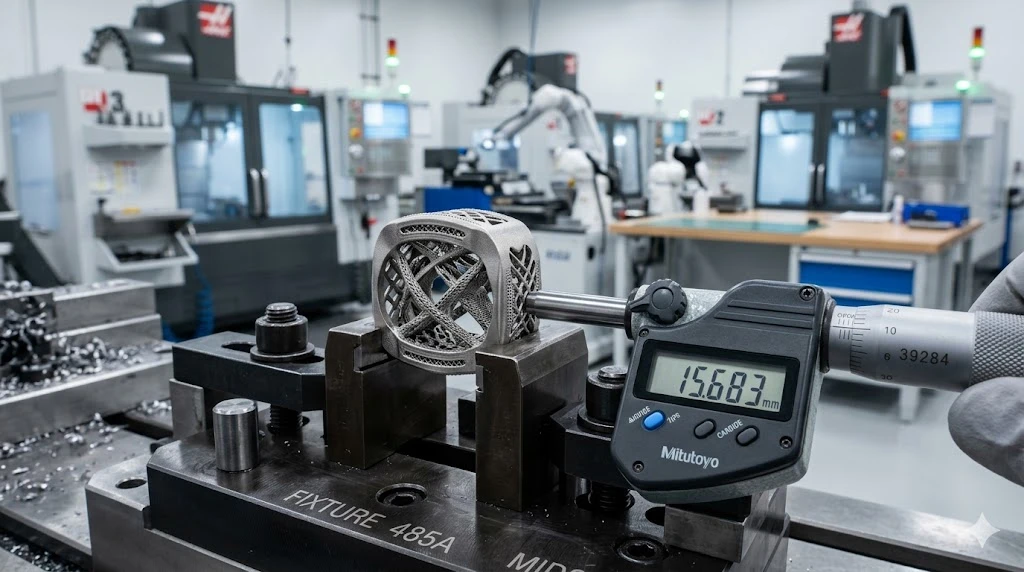

Ви щойно отримали відгук DFM про хребетну клітку Ti-6Al-4V: внутрішня перетинка 0,6 мм позначається для доступу до інструменту, а виїмка Ra 0,4 мкм на опорній поверхні означає фінішний прохід, який подвоїть час вашого циклу. Ваш керівник проекту хоче знати, чи можна навіть утримувати стек допусків без шліфування. Звучить знайомо?
Це щоденна реальність медичної обробки з ЧПУ. Деталі невеликі, матеріали відбиваються, а нормативний документ має витримати аудитора FDA, який читає номери партій для спорту. У цьому посібнику описано важливі рішення щодо процесу, перш ніж ваш файл STEP потрапить на машину - вибір матеріалу, стратегія допуску, пастки DFM, специфічні для компонентів пристрою, і що змінилося з боку відповідності у 2026 році.
Чому медична обробка з ЧПУ потребує іншого посібника
Стандартна прецизійна обробка дозволяє досягти ±0,01 мм на алюмінії. Робота з медичними пристроями накладає додаткові обмеження на додачу до точності розмірів: біосумісність згідно з ISO 10993, повна відстежуваність партії, валідовані процеси очищення та - станом на 2026 - лютого відповідність новому Регламенту системи управління якістю FDA (QMSR), який офіційно включає ISO 13485:2016 до 21 CFR Part 820 (джерело: FDA.gov, діє з 2 лютого 2026 р.). Якщо ваш партнер із обробки не оновив свою систему якості, щоб відобразити QMSR, їхні звіти про перевірку не пройдуть перевірку під час вашого наступного подання.
У 2025 році світовий ринок медичних пристроїв сягнув приблизно 679 мільярдів доларів США, а за прогнозами Precedence Research він сягне приблизно 720 мільярдів доларів у 2026 році, збільшуючись із середньорічним темпом зростання на 5,94% до 2035 року. Мініатюризація, платформи роботизованої хірургії та-спеціальні імплантати для пацієнтів сприяють цьому зростанню -, і всі вони потребують машинобудівних компонентів із жорсткішими характеристиками та твердішими матеріалами, ніж десятиліття. тому.
Для інженерів-конструкторів практичний висновок: ваш постачальник ЧПК для медичних деталей — це не просто постачальник. Вони є продовженням вашого ланцюга перевірки проекту.
Вибір матеріалу для обробки медичних імплантатів з ЧПУ
Вибір матеріалу для компонента пристрою – це три-узгодження між функціональними вимогами хірурга, реальністю процесу машиніста та нормативним файлом. Ось порівняння найпоширеніших матеріалів медичного-класу на виробництві.
| матеріал | Типове застосування | Рейтинг оброблюваності | Ключове завдання з ЧПК | Досяжна обробка поверхні |
|---|---|---|---|---|
| Ti-6Al-4V (клас 5) | Спинномозкові клітки, кісткові гвинти, стегна | Низький - високий знос інструменту | Накопичення тепла на краю вставки; потребує затоплення охолоджуючої рідини + низький Vc | Ra 0,4–0,8 мкм (механічна обробка); Ra 0,05 мкм (полірований) |
| 316L / 316LVM нержавіюча сталь | Хірургічні інструменти, ріжучі напрямні, лотки | Середній | Трудове загартування при проживанні; підтримувати постійну швидкість подачі | Ra 0,2–0,4 мкм |
| CoCrMo (ASTM F75) | Колінно-стегнові компоненти, зубні каркаси | Низький - абразив | Швидкий знос бокової частини; бажано керамічні або CBN вставки | Ra 0,2–0,6 мкм |
| PEEK (Victrex 450G) | Спейсери для хребта, краніальні імпланти, пробні головки | Високий -, але-чутливий до температури | Melting at >250-градусний контакт різця; заборонено залишати охолоджуючу рідину на частинах імплантату- | Ra 0,4–1,0 мкм |
| 6061-T6 / 7075-T6 алюміній | Корпуси інструментів, пристосування, кожухи без імплантатів | Високий | Деформація тонкої{0}}стінки від залишкової напруги; потребує зняття напруги між чорновою та чистовою обробкою | Ra 0,2–0,4 мкм |
| Нітинол (NiTi) | Компоненти стента, наконечники провідника | Дуже низький | Має зберігати властивості-пам’яті форми; мінімальне підведення тепла, відсутність агресивних кормів | Ra 0,8–1,6 мкм |
Одна примітка щодо PEEK: багато інженерів-конструкторів за замовчуванням використовують його для радіопрозорості, не усвідомлюючи, що імплант-клас PEEK (PEEK-OPTIMA або еквівалент) вимагає задокументованого, безперервного ланцюга контролю від партії смоли до готової частини. Якщо ваша механічна майстерня різає PEEK на тому самому приладі, на якому вчора працювала нержавіюча сталь 303, у вас є ризик зараження, яке виявиться під час тестування на біосумісність.
Допуски для медичного обладнання з ЧПУ: що можна тримати проти того, що дорого
Тісніше не завжди краще. Кожен діапазон допуску, який ви звужуєте понад те, що вимагає функція, збільшує витрати на - більше проходів, повільнішу подачу,-вимірювання в процесі, а іноді й додаткове шліфування чи притирку. У наведеній нижче таблиці діапазони допусків відображаються в реальності процесу.
| Група толерантності | Типовий процес | Оцінений вплив на вартість | Коли вказувати |
|---|---|---|---|
| ±0,1 мм | Стандартне 3-осьове фрезерування, одна установка | Базовий рівень | Не-важливі елементи корпусу, отвори |
| ±0,025 мм | 3-осьовий або 5-осьовий з датчиком, контрольованим кріпленням | 1,2–1,5× базова лінія | Інтерфейси сполучення, функції вирівнювання, прес{0}}отвори |
| ±0,01 мм | 5-осі з-вимірюванням у процесі, середовище з контрольованою температурою | 2–3× базова лінія | Сідла підшипників, конічні замки імплантату, ущільнювальні поверхні |
| ±0,005 мм | Точне токарне (швейцарський-тип) або шаблонне шліфування, КВМ-перевірено | 3–5× базова лінія | Профілі різьблення кісткових гвинтів, сідла клапанів, мікро{0}}ідентифікатори отворів |
| ±0,002 мм | Суб{0}}мікронне токарне/шліфувальне оброблення, -кліматична камера, 100% ШМ | 5–10× базова лінія | Оптичні отвори, над-точна конічна посадка, калібрування |
У MID ми регулярно дотримуємося ±0,002 мм на наших токарних верстатах швейцарського-типу для довгих тонких кісткових гвинтів і зубних опор. Але ми відмовимося від креслення, яке вказує на ±0,005 мм на 100-міліметровій підлозі кишені в 7075 - не тому, що ми не можемо досягти цифри в контрольованому циклі, а тому, що тепловий коефіцієнт розширення алюмінію (23,1 мкм/м· градус) означає, що зміна навколишнього середовища на 2 градуси під час партії з’їсть половину вашого допустимого бюджету. Виправленням є або більш сувора специфікація середовища, або пом’якшений допуск із функціональною схемою баз. Ми краще проведемо цю розмову в DFM, ніж виявимо це під час остаточної перевірки.
Медична обробка титану з ЧПУ: де дисципліна процесу заслуговує на себе
Ti-6Al-4V є стандартним сплавом для імплантатів з поважної причини - відмінна біосумісність, висока міцність до ваги та перевірена остеоінтеграція. Це також один із найбільш невблаганних матеріалів для шпинделя ЧПК.
Ось що станеться, якщо поводитись із титаном як зі сталлю: стружка не ламається чітко, тепло концентрується на ріжучій кромці, а не відводиться зі стружкою, а-загартований поверхневий шар під вашим останнім проходом бореться з наступним. Зношування воронки прискорюється, і якщо ваша вставка проходить посередині-різу титанової заготовки вартістю 400 доларів США, ви викидаєте деталь та інструмент.
Процесний підхід, який працює - і який нашmмедична обробка з ЧПУосередки працюють щодня - будується на трьох стовпах:
Параметри різання налаштовані на управління теплом, а не на швидкість видалення металу.На Ti-6Al-4V ми зазвичай працюємо зі швидкістю поверхні 40–60 м/хв з твердим сплавом із покриттям, знижуючись до 25–35 м/хв на фінішних проходах, де цілісність кромки пластини важливіша, ніж пропускна здатність. Навантаження на стружку залишається вище 0,08 мм/зуб, щоб стружка була достатньою для відведення тепла від зони різання. Станьте тоншими, а тепло залишиться в заготовці.
Трохоїдальне фрезерування для різання кишень, а не пазів.Повно{0}}розрізання канавок у титані — це вбивця інструментів. Трохоїдальні (або «адаптивні») траєкторії інструменту зберігають низьке радіальне зачеплення - зазвичай 8–12% діаметра різця -, зберігаючи постійне навантаження на стружку через дугу. Важливий момент прийняття рішення: якщо співвідношення сторін вашої кишені перевищує 4:1 у глибину-до-ширини, перейдіть із трохоїдальної стратегії на-чорнову (вісь Z-). При високих співвідношеннях сторін бічні сили різання в трохоїдальних траєкторіях спричиняють відхилення інструменту, що проявляється у вигляді звуження стінки.

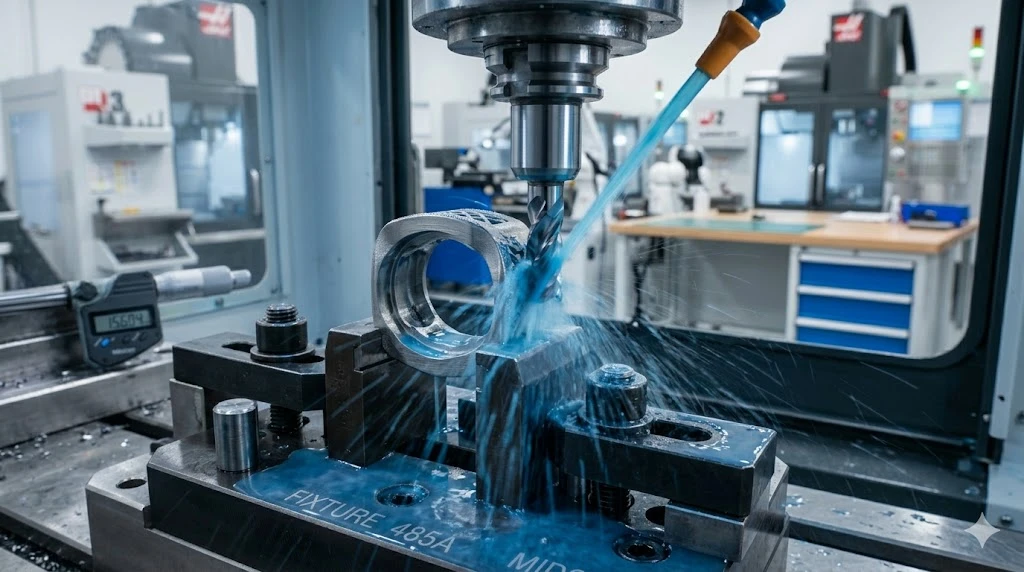

Подача охолоджуючої рідини фактично досягає розрізу.Охолоджувальна рідина через-шпиндель під тиском мінімум 70 бар, спрямована на ріжучу кромку, а не довкола. На наших 5-осьових титанових елементах ми використовуємо програмовані сопла охолоджуючої рідини, які відстежують кут інструмента в режимі реального часу. Заливання охолоджуючої рідини із зовнішнього шланга краще, ніж нічого, але в глибокі кишені в Ti-6Al-4V вона не проникає – маса стружки блокує її, і ви отримуєте температурний градієнт, який деформує деталь.
Пастки DFM, які коштують вам часу на медичні деталі
Інженерам-проектувальникам не потрібна лекція DFM. Але певні функції, які добре працюють у прототипах, створюють проблеми в масштабах виробництва медичних компонентів. Це повторні правопорушники, яких ми позначаємо в оглядах DFM:
Радіуси внутрішніх кутів менші за ваш інструмент.Радіус внутрішнього кута 0,2 мм на титановій кишені означає кінцеву фрезу 0,4 мм, яка відхиляється, стукає та швидко зношується. Якщо ваш кутовий радіус може жити на рівні 0,5 мм, ви розблокуєте інструмент 1,0 мм із 6-кратною жорсткістю. Запитайте себе: чи справді сполучуваній частині потрібен цей гострий кут, чи він був за замовчуванням із інструменту філе САПР?
Товщина стінки менше 0,5 мм для алюмінію.Тонкі алюмінієві стінки прогинаються під дією сил різання та відпружуються після механічної обробки. Результат: у -допуску на машині, поза--допуском на КИМ через 20 хвилин після перерозподілу залишкової напруги. Наш підхід у MID полягає в обробці обох сторін,-зняття напруги (природне старіння при кімнатній температурі протягом 24–72 годин або контрольований термічний цикл при 175–200 градусів для загартування T6), а потім обробка. Це збільшує час циклу, але тримає стіну прямою.
Виклики різьби-без визначення класу різьби на кісткових гвинтах.Примітка "M2 × 0,4" без позначення класу залишає допуск різьблення відкритим для тлумачення. Для гвинтів класу імплантату вкажіть мінімум 6H/6g, а якщо гвинт з’єднується з поліаксіальною головкою, чітко вкажіть вимоги до функціонального вимірювання. вашточна обробка з ЧПУПостачальник повинен перевіряти різьбу за допомогою каліброваного різьбоміру, а не просто перевіряти хід/не-вихід.
Над-допустимі поверхні, які ніколи ні з чим не контактують.Ми регулярно бачимо креслення, де кожна поверхня становить ±0,01 мм, оскільки блок допуску застосовувався глобально. Розслабте-функціональні поверхні до ±0,05 мм або більше, і ваші витрати впадуть - не тому, що машина не може досягти більшого значення, а тому, що менше поверхонь потребує-зондування процесу та 100% перевірки ШМ.
Відповідність у 2026 році: що означає зміна FDA QMSR для вашого ланцюга постачання
Найбільша регулятивна зміна цього року, що стосується медичної обробки з ЧПК, уже набула чинності. 2 лютого 2026 року QMSR FDA замінив застарілий Регламент системи якості (QSR) відповідно до 21 CFR Part 820, формально включивши ISO 13485:2016 за посиланням (джерело: FDA.gov). Того ж дня стару структуру перевірки QSIT було вилучено.
Що це означає на практиці для вашого ланцюга поставок машинобудування: будь-який контрактний виробник, який виробляє готові компоненти пристрою, тепер потребує системи якості, яка чітко відповідає стандарту ISO 13485:2016, а не просто «еквівалентна» старій QSR. Якщо ви подаєте PMA або 510(k) після лютого 2026 року, у документації з якості вашого постачальника має бути посилання на структуру QMSR, а не мову QSR, яка вийшла з експлуатації.
У MID наша система якості працювала відповідно до вимог ISO 13485 ще до переходу QMSR -, тому для наших клієнтів узгодження документів було простим. Але якщо ви оцінюєте новеПослуги обробки з ЧПУдля медичної програми запитайте конкретно: «Чи відповідає ваша СМЯ стандарту ISO 13485:2016, як зазначено в QMSR?» Якщо відповідь нечітка, продовжуйте шукати.
Поєднання: як MID підходить до медичної програми з ЧПУ
Типова медична робота в MID дотримується послідовності, спрямованої на раннє виявлення проблем:
Ви надсилаєте файл STEP і 2D-креслення з GD&T. Наша команда інженерів-технологів проводить перевірку DFM протягом 48 годин - це не загальна оцінка технологічності, а конкретні-виходи: цей радіус має розширитися, для цього допуску потрібна опорна точка, ця функція краще підходить для швейцарського точіння, ніж для 5-осьового фрезерування. Розмічаємо креслення і відправляємо на обговорення.

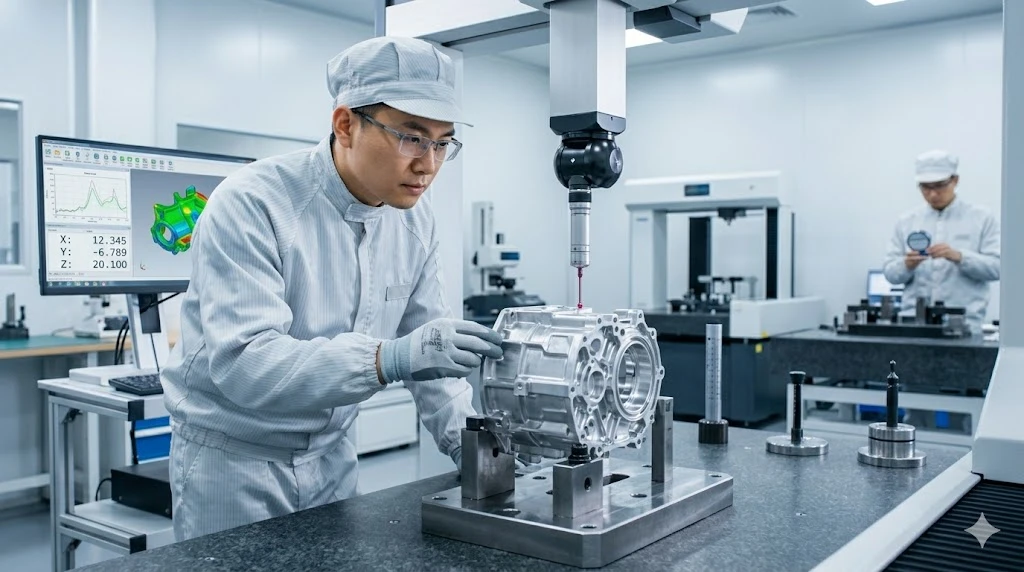

Після того, як проект заблоковано, ми створюємо план процесу, який визначає кріплення, вибір інструменту, стратегію різання (включно з трохоїдальним чи занурювальним рішенням, обговореним вище для титану),-точки перевірки процесу та остаточну перевірку ШМ. Для деталей рівня імплантатів план включає перевірку сертифікації матеріалу, підтвердження очищення та упаковку, яка відповідає вашим вимогам щодо стерилізації.

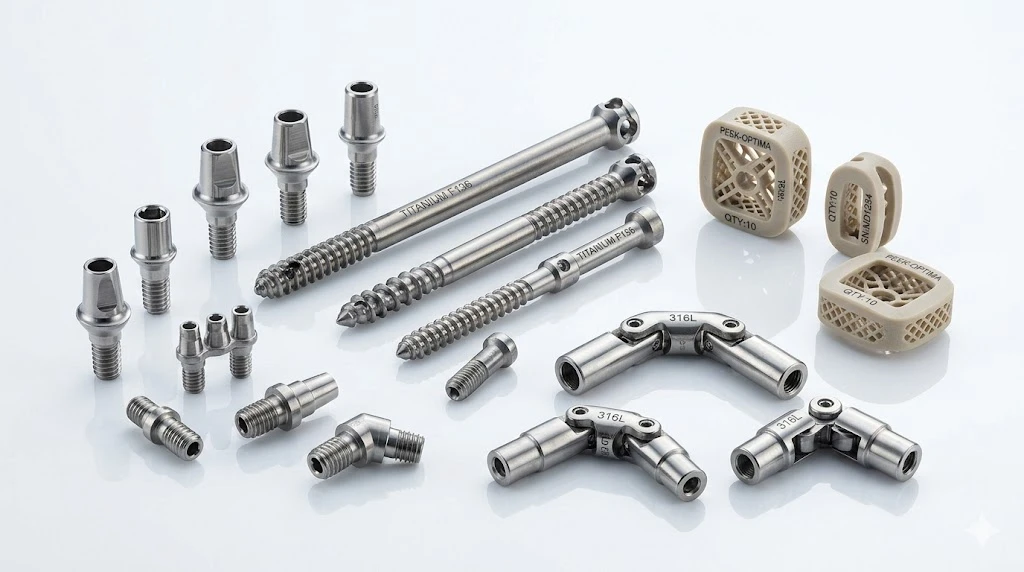

Наш магазин працює5-осьовий ЧПКі токарні центри швейцарського-типу з понад 30 роками накопиченого досвіду роботи в команді. Ми щодня обробляємо сплави Ti-6Al-4V, 316LVM, CoCr, PEEK та алюмінієві сплави для клієнтів аерокосмічної, медичної, напівпровідникової та робототехнічної промисловості, а це означає, що наша бібліотека пристосувань та інвентар інструментів уже охоплюють більшість медичних геометрій без додаткової плати за налаштування.
FAQ
Який радіус внутрішнього кута я маю вказати, щоб уникнути дорогого інструменту малого-діаметра?
Для більшості металів медичного-класу (титану, нержавіючої сталі, CoCr) укажіть мінімальний внутрішній радіус кута 0,5 мм, якщо це дозволяє конструкція. Це дозволяє машиністу використовувати торцеву фрезу - діаметром 1,0 мм, достатньо жорстку, щоб утримувати стабільне різання твердих сплавів без стукоту. Опустіть радіус до 0,25 мм, і ви змусите інструмент діаметром 0,5 мм працювати з повільнішою подачею, швидше зношуватися та ризикувати поломкою на глибших кишенях. Якщо ваша геометрія сполучення справді потребує більш жорсткого кута, розгляньте додаткову операцію EDM лише на цій функції замість того, щоб обмежувати всю операцію кишені.
Чи можете ви утримувати ±0,005 мм на алюмінієвій деталі 100 мм без шліфування?
Так, але це залежить від функції та середовища. Наші швейцарські та токарні центри зазвичай витримують ±0,005 мм на алюмінієвому отворі або точеному зовнішньому діаметрі - головне – термічна стабільність і стабільний стан матеріалу. На фрезерованій підлозі кишені шириною 100 мм проблемою є теплове розширення алюмінію. Перепад температури на 2 градуси під час обробки змінює розмір 100 мм приблизно на 4,6 мкм - майже на весь ваш допуск. Ми обробляємо алюмінієві медичні частини в комірці-з моніторингом температури та перевіряємо за допомогою ШМ у тій самій термічній зоні. Якщо деталь переходить до кімнатної-температури, ми можемо влучити в число. Якщо температура тіла становить 37 градусів, ваша толерантність має відповідати цій функціональній температурі.
Як FDA QMSR впливає на мій вибір постачальника обробки з ЧПК?
Безпосередньо. З 2 лютого 2026 року FDA перевіряє виробників пристроїв на відповідність QMSR, який містить ISO 13485:2016. Ваш контрактний партнер з механічної обробки повинен підтримувати систему якості, яка відповідає цьому стандарту -, охоплюючи засоби контролю проектування, валідацію процесу, можливість відстеження та коригувальні дії. Запитайте про область застосування стандарту ISO 13485 і підтвердьте, що він охоплює процеси, пов’язані з вашими деталями. Магазин, який лише «працює над» сертифікацією, становить ризик для вашого нормативного графіку.
Яка мінімальна кількість замовлення для медичних прототипів з ЧПК порівняно з виробництвом?
У MID немає мінімуму. Ми запускаємо окремі-прототипи для перевірки дизайну до повторюваних низьких{2}}серій виробництва - висока-змішування, дрібно-серійна модель є основою нашоїВиробництво ЧПУклітини організовані. Для медичних програм перше замовлення зазвичай становить 5–10 одиниць для функціонального тестування, після чого йде перевірка процесу (зазвичай 30–50 одиниць для дослідження Ppk), а потім триває виробництво в будь-якому обсязі, який вимагає програма.
Готові перейти від проектування до перевірених частин? Надішліть нам свій файл STEP для перевірки DFM - наші інженери-технологи позначать його конкретним, практичним відгуком протягом 48 годин. Або, якщо ви все ще працюєте над бюджетом допуску, поговоріть з нашою командою про те, що можна зберегти на вашій геометрії та матеріалі, перш ніж закріпити креслення.
