Особливості обробки виробів

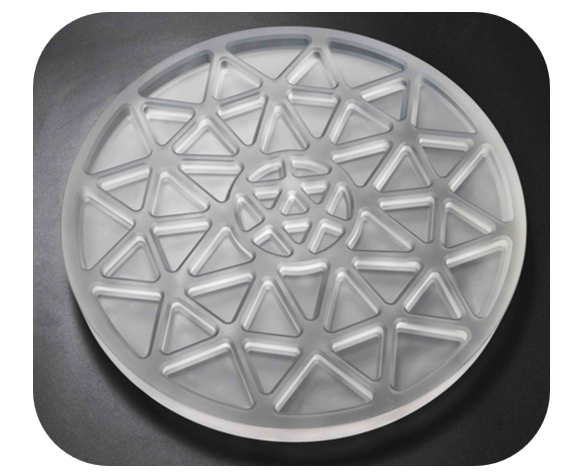

Об’єктом обробки є відбиваюча лінза з кварцового скла зі специфікацією D408x20,5 мм. Основною вимогою до обробки є процес шліфування фаски порожнини. Ця лінза є спеціальним оптичним компонентом для обладнання для астрономічних спостережень і має відповідати високим-стандартам точності контуру 0,02 мм і шорсткості поверхні Ra0,8 мкм одночасно.
Болючі точки промислової обробки
У сфері високо{0}}виробництва оптичних пристроїв існують три основні технічні бар’єри для обробки кварцового скла протягом тривалого часу:
Проблема колапсу краю, викликаного крихкістю матеріалу (величина традиційного колапсу краю 0,433 мм)
Важко стабільно відповідати стандарту точності контурів не-сферичної поверхні
Ризик -пошкодження підповерхні через накопичення тепла при різанні
Коли компанія використовує традиційну технологію шліфування, обробка однієї деталі займає більше 8 годин і все ще не може стабільно відповідати вимогам шорсткості. Відсоток браку досягає 35 %, що серйозно обмежує процес масового виробництва високо-оптичних інструментів.
ІнноваціяMIDРішення
З огляду на фізичні та хімічні властивості кварцового скла, команда MID R&D здійснила два ключові технологічні прориви:
Багатоцільова ультразвукова система зеленого фрезерування-: вбудовані функції осьової вібрації та радіальної компенсації
Варіаторна ультразвукова технологія обробки: стабільний контроль амплітуди в діапазоні 4-6 мкм
Результати оновлення процесу
Фактичні виробничі дані показують, що рішення забезпечує багато{0}}покращення продуктивності:

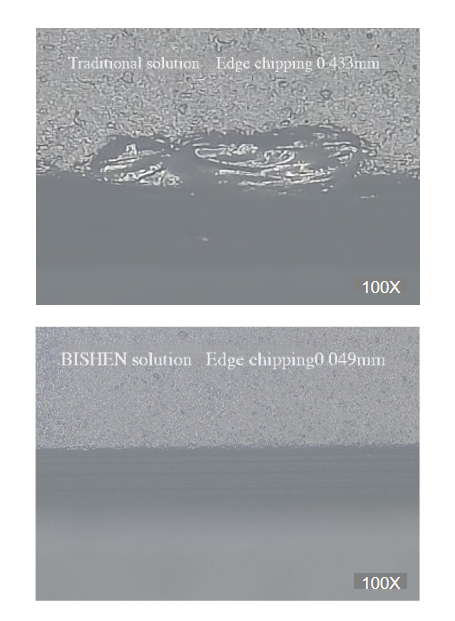

1. Контроль згортання країв: 0,049 мм (зменшення 88,7%)
2. Якість поверхні: Ra <0,6 мкм (на 25% краще, ніж галузевий стандарт)
3. Точність контуру: 0,015 мм (збільшення на 33,3%)
4. Ефективність обробки: робочий час-окремої частини скорочується до 3,2 години
Особливо з точки зору контролю теплового впливу, температура зони різання заготовки падає на 42 градуси, ефективно уникаючи потенційних пошкоджень, таких як мікротріщини.
【ПроMID】
З більш ніж 10-річним досвідом точного виробництва,MIDзосередилася на дослідженні та розробці спеціальних процесів, таких як ультразвукова обробка та лазерна мікрообробка, обслуговуючи компанії-виробники в аерокосмічній галузі, оптичних приладах та інших галузях, і тепер стала найкращим постачальником рішень для високо-обробки крихких матеріалів.
