Обробка міді з ЧПУ: вибір марки, реальні витрати та чому більшість брухту відбувається до першого різання

Обробка міді з ЧПУ: вибір марки, реальні витрати та чому більшість брухту відбувається до першого різання

Ваш інженер визначає мідь C101 для максимальної провідності. Ваш постачальник надає його, виконує роботу та доставляє деталі із зазубринами на кожному просвердленому отворі та допусками, які відхиляються на 0,05 мм. Ви відхиляєте партію. Вони повторюють-це. Той самий результат. Звучить знайомо?

Це одна з найпоширеніших моделей невдач, яку ми бачимообробка міді з ЧПУ- не тому, що в цеху бракувало обладнання, а тому, що чиста мідь усуває помилки процесу, які інші матеріали вибачають. Мідь не сколюється чисто. Він розмазується, натягується та прилипає до інструменту так, як алюміній і сталь просто не роблять. Якщо майстерня не коригує свій підхід з нуля - геометрію інструменту, швидкість, стратегію охолодження, кріплення - рівень браку швидко зростає, а також ваші витрати.

У цій статті розповідається про те, що насправді визначає якість і вартістьмідні деталі з ЧПУ, щоб ви могли точніше кваліфікувати постачальників і уникнути циклу-повторного запуску.

Чому обробка міді з ЧПК складніша, ніж здається

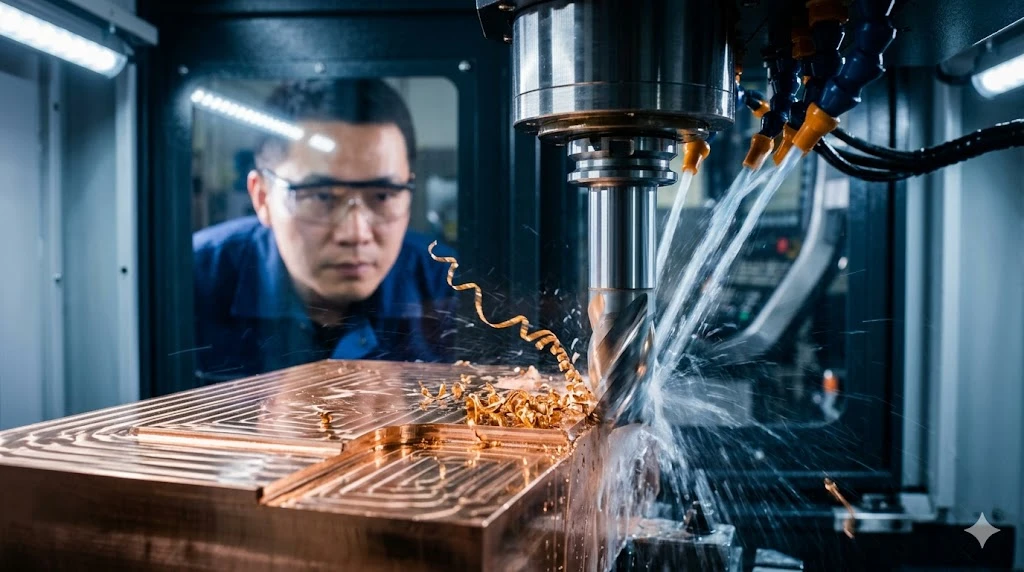

Основна проблема полягає в тому, що машиністи називають вбудованим-краєм (BUE). Оскільки чиста мідь дуже пластична, матеріал не зрізається чітко з інструментом - він розмазується та холодно{3}}приварюється до ріжучої кромки. Після того, як утворюється BUE, інструмент стає фактично тупим. Він припиняє різання та починає орати, що руйнує обробку поверхні, завищує допуски та створює сильні задири, які ви бачите на просвердлених отворах і фрезерованих кишенях.

Виправлення не є екзотикою. Для цього потрібен твердосплавний інструмент без покриття- з агресивними позитивними передніми кутами -, які ріжуть, а не штовхають. Швидкості повинні залишатися достатньо високими, щоб створити чистий зсув, а потік охолоджуючої рідини має бути достатнім для вимивання стружки перед повторним зварюванням. Пластичність міді призводить до розмазування, коли ріжучий інструмент надто довго залишається на матеріалі, замість того, щоб різати чисто, що створює-зростаючі краї, які знижують ефективність інструменту та погіршують якість поверхні. Вікно процесу є реальним, і цехи, які обробляють мідь так само, як і латунь, постійно вироблятимуть погані деталі.luvata

Є ще одна проблема, яка застає покупців зненацька: кріплення. Мідь досить м'яка, щоб деформуватися під тиском затискача. Якщо ваша деталь має тонкі стінки або консольні елементи, стратегія кріплення повинна враховувати це, інакше ви вимірюватимете спотворення після розтискання, яке не було видно на машині.

Вибір класу обробки міді з ЧПК: почніть тут

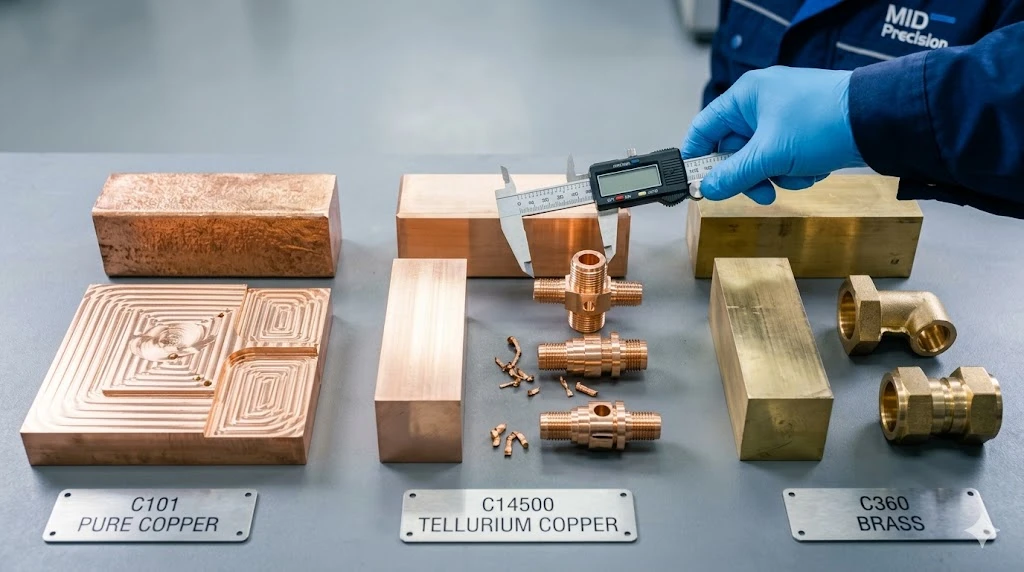

На більшості друкованих виносок просто написано «мідь». Цього мало. Сорт визначає оброблюваність, провідність і, зрештою, чи можливе виконання роботи за потрібних вам допусків. Ось як складаються основні оцінкивибір класу обробки міді з ЧПУ:

Якщо для вашого застосування потрібна провідність понад 90% за IACS і ви замовляєте кількість, що перевищує прототип, C14500 вартий розмови. Такі марки, як C14500 (телурова мідь), розроблені спеціально для вирішення проблем обробки чистої міді - шляхом додавання невеликих кількостей телуру ці сплави створюють короткі, крихкі стружки, а не довгі жилаві, підвищуючи рейтинг оброблюваності приблизно до 85%, лише з незначним падінням провідності до ~90–93% IACS. Ми бачили, як цей перемикач рятує цілі проекти від циклів утилізації складних невеликих-серійних деталей.Річконн

Для напівпровідникових і вакуумних застосувань, де C101 не-підлягає обговоренню, процес просто потребує суворішого контролю - це можливо, але магазин повинен знати, на що вони підписуються.

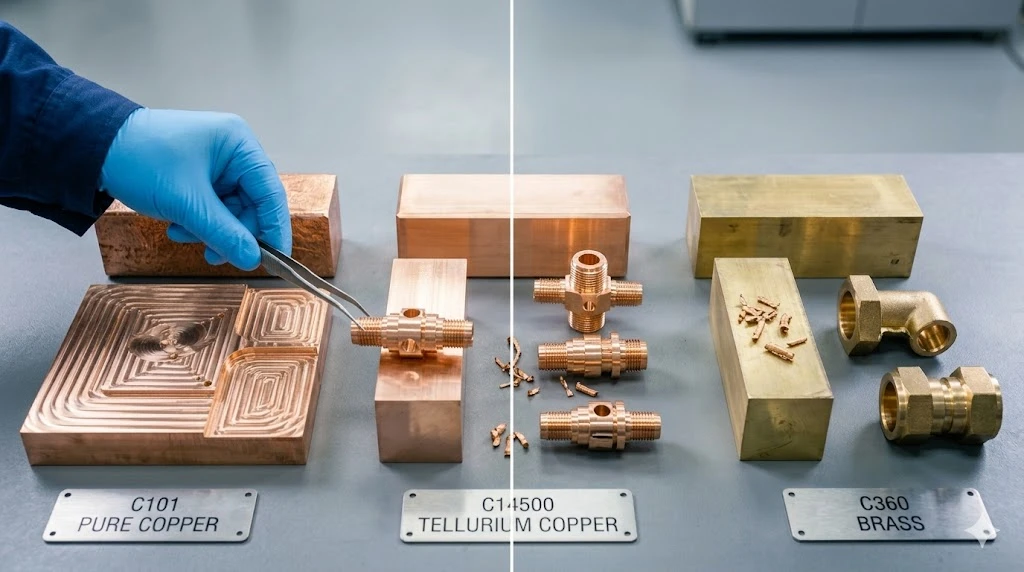

Обробка з ЧПУ міді чи латуні: коли змінювати

Покупці часто запитують нас, чи можна замінити мідь на латунь, щоб заощадити кошти та зменшити складність обробки. Відповідь повністю залежить від функції.

Обробка з ЧПУ міді проти латуніце не порівняння якості - це обговорення вимог. Якщо ваша частина -проходить шлях високого струму, шина, заземлюючий компонент або будь-що, де провідність понад 50% IACS має значення, латунь не впорається. Якщо деталь є конструкцією, кріпленням або декоративним компонентом, де електричні характеристики не мають значення, безкоштовна-механічна обробка латуні (C360) очищає машину, стабільніше дотримується жорсткіших допусків і коштує дешевше за деталь.

Справжня вартість використання міді, коли латунь працювала б, полягає не лише в ціні матеріалу -, це й довший час циклу, більша витрата інструменту та ретельніший контроль, ніж чистотаобробка міді з ЧПУвимагає.

Що зумовлює вартість прецизійних мідних деталей

Вартість прецизійних мідних деталейбільше, ніж еквівалентні алюмінієві деталі з причин, не пов’язаних із сировиною. Ціни на мідь на LME залишалися нестабільними до кінця 2025 року та до 2026 року, а дослідження Goldman Sachs прогнозує середню ціну 10 710 доларів США за тонну в H1 2026 -, що приблизно в 3–4 рази перевищує ціну алюмінію за-кілограм. Але матеріал часто не є найбільшим фактором витрат на-точні роботи невеликих партій. Фактори процесу впливають сильніше:Goldman SachsЕкспертне дослідження ринку

Витрата інструментуна чистій міді значно вище, ніж на алюмінії. Формування BUE затуплює інструменти швидше, і магазини, які не передбачають цього, або використовують зношені інструменти (погана обробка поверхні, відірвані деталі), або витрачають більш часті заміни (вища вартість деталі).

Час циклуподовжується, тому що мідь вимагає меншої швидкості подачі на чистових проходах для підтримки якості поверхні. Чорнова обробка може бути агресивною, але стратегія фінішної обробки полягає в тому, що мідь відокремлює ретельні цехи від швидких.

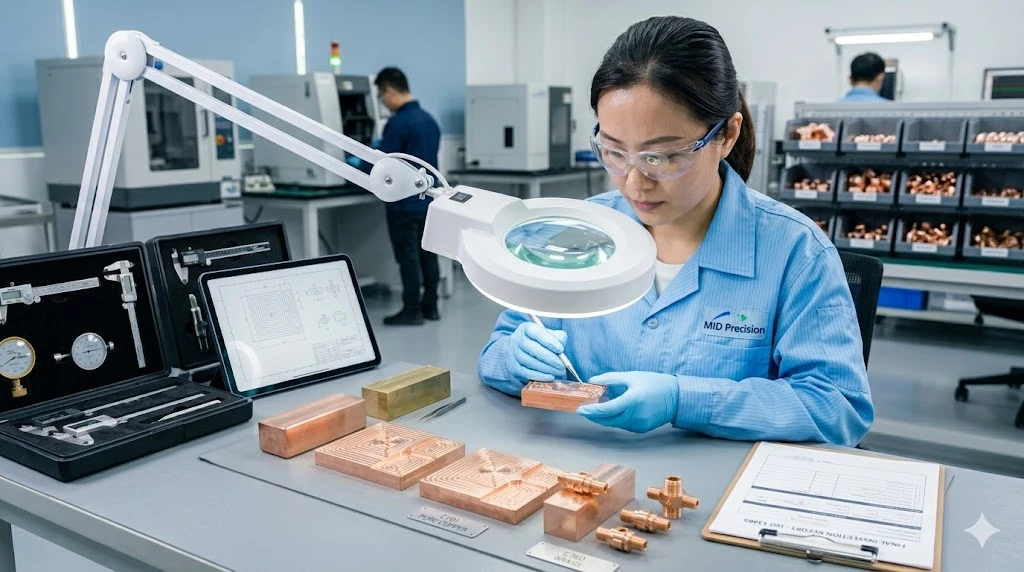

Другорядні операціїЗняття -, зокрема -, майже завжди потрібно для мідних деталей. Враховуйте це, порівнюючи цитати. Ціна, яка виглядає дешево, але не включає видалення задирок, здивує вас під час перевірки.

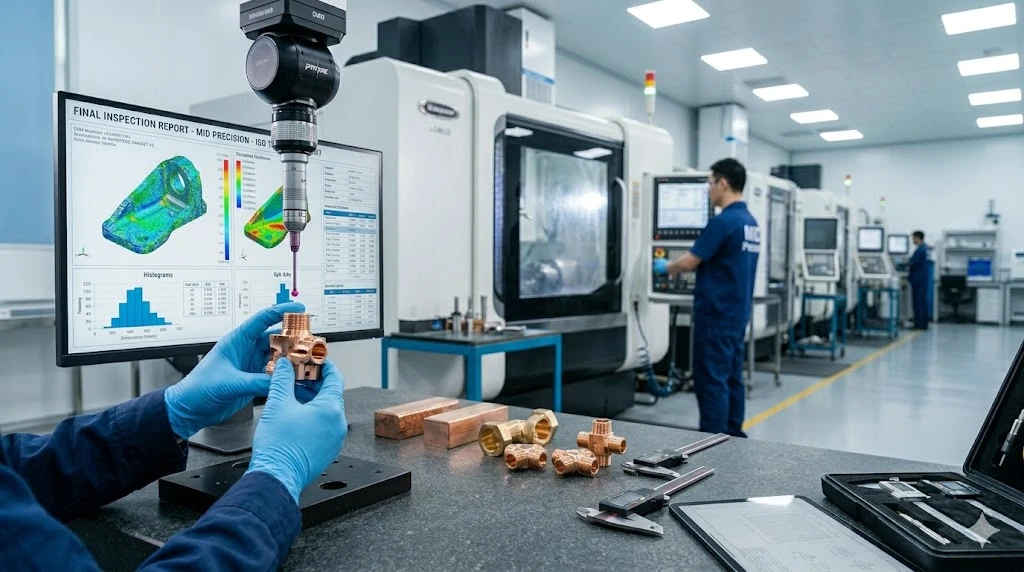

Накладні витрати на перевіркуіз жорстким-допуском мідні частини також реальні. М’якість міді означає, що деталі можуть злегка деформуватися під час вимірювання, якщо зусилля вимірювання ШМ не налаштоване правильно. Це не проблема з частиною -, це проблема протоколу фіксації та вимірювання.

Як MID Precision підходить до мідних робіт

У MID ми працюємо з міддю в широкому діапазоні застосувань - радіатори холодних пластин, електроди EDM, радіочастотні екрануючі компоненти та спеціальні електричні з’єднувачі для споживачів промислової автоматизації. Технологічні налаштування для міді ніколи не відрізняються від алюмінію, і ми не ставимося до неї таким чином.

Під час нещодавньої роботи, пов’язаної з мідними теплорозподільними-пластинами C110 для замовника силової електроніки - товщина стінки 2 мм, фрезеровані канали охолодження, допуск ±0,01 мм на ширину каналу - ключовим моментом було встановлення. Ми створили спеціальну м’яку-налаштування губок, щоб рівномірно розподілити силу затиску по поверхні деталі, а не в трьох точках. Тільки це усунуло спотворення після-розтискання, яке ми бачили під час попереднього запуску прототипу. Перший-виріб пройшов перевірку CMM за всіма характеристиками.

Для завдань C101, де фіксована специфікація провідності, ми використовуємо твердосплавний сплав без покриття на високих обертах шпинделя з-великим об’ємом охолоджуючої рідини та перевіряємо стан інструменту після кожних п’яти деталей на вузькі-допуски. Це не гламурна технологічна техніка - це просто дисципліна, якої вимагає мідь.

нашМожливості обробки з ЧПУохоплюють 3-осьову, 4-осьову та 5-осьову роботу з допуском до ±0,002 мм і шорсткістю поверхні до Ra 0,02 мкм. нашпрецизійні деталімідь, алюмінієві сплави, нержавіюча сталь, титан і конструкційні пластики -, усі вони обробляються згідно з нашою системою якості, що відповідає стандарту ISO 13485, із повним цифровим відстеженням від сертифіката сировини до звіту про остаточну перевірку.

Поширені запитання: що запитують інженери із закупівель про обробку міді з ЧПУ

З: На моїй печатці написано C101, але мій постачальник продовжує рекомендувати C110 або C14500. Чи варто відштовхуватися?

Це залежить від програми. C101 — це правильний вибір для вакуумних середовищ, напівпровідникового обладнання та будь-якого застосування, де забруднення киснем викликає занепокоєння. Для загальних електричних компонентів, де провідність просто повинна бути високою, а не максимальною, C110 або C14500 можуть забезпечити еквівалентну функціональну продуктивність із кращою сталістю розмірів і меншоювартість мідних частин, оброблених точно. Попросіть свого постачальника визначити різницю електропровідності -, якщо вона відповідає специфікації, заміну варто розглянути.

З: Чому обробка міді коштує набагато дорожче, ніж алюмінію для того, що виглядає як одна і та ж частина?

Три фактори: вартість сировини (~3–4× алюміній за вагою), більша витрата інструменту через формування BUE та більший час циклу обробки для підтримки якості поверхні. На невелику партіюобробка міді з ЧПУнакладні витрати на процес часто перевищують дельту вартості матеріалу. Магазини, які котирують роботи з міді так само, як і алюміній, або мають недостатню-котирування (і будуть скорочувати кути при виконанні), або вони не продають багато міді.

Q: Нам потрібні деталі з берилієвої міді (C17200). Це те, що китайські постачальники можуть безпечно впоратися?

Так, але перевірте протоколи безпеки магазину перед розміщенням замовлення. Пил і випари берилію та міді становлять серйозну небезпеку для органів дихання - цеху потрібна спеціальна фільтрація повітря, великий-охолоджувальний засіб для заливки та навчені оператори, які розуміються на матеріалі. Це не складно, але воно повинно бути на місці. Запитайте конкретно про їхню процедуру обробки BeCu, а не лише про їхні загальні можливості обробки.

З: Який максимальний допуск для мідної деталі у виробництві, а не лише для прототипу?

Для виробничих мідних деталей ±0,01–0,02 мм можна досягти за умови постійного контролю процесу та належного кріплення. Більш жорсткий - до ±0,005 мм - можливий для певних елементів, але вимагає перевірки-на деталі ШМ і більших витрат на інструменти. вобробка з ЧПУ міді проти латуніпорівняння, латунь буде тримати більш жорсткі допуски більш послідовно в масовому виробництві. Якщо ви натискаєте на мідь нижче ±0,01 мм, переконайтеся, що цього дійсно вимагають функціональні вимоги, перш ніж дотримуватися цієї специфікації.

Готові працювати з мідними деталями?

Якщо у вас є мідний компонент, який виявився проблемним в інших магазинах - невідповідні допуски, проблеми з обробкою поверхні, високий рівень браку -надішліть нам свій друк. Ми надамо вам огляд DFM разом із цитатою, включаючи рекомендацію щодо оцінки, якщо виноска має місце для обговорення.

На перший-запит наша команда інженерів зазвичай відповідає протягом 24 годин.Поговоріть з нашими інженерамипро ваші вимоги до обробки міді - ми скажемо вам заздалегідь, що потрібно для роботи та скільки вона коштуватиме.
