Точні деталі з ЧПУ: що впливає на вартість, якість і відсоток браку - і як контролювати всі три

Ваш креслення вимагає ±0,01 мм на діаметр отвору. Його цитують три постачальники. Усі троє видають перші статті. Два проходять вхідний огляд. Один виходить з ладу - не через канал ствола, а через плоску виноску на сполучній поверхні, яку ніхто не помітив під час котування. Тепер ви відстаєте від графіка на два тижні, і постачальник просить переглянути специфікації, а не виправляти їхній процес.

Це реальність постачальників точних деталей для обробки з ЧПК. Важко не знайти магазин, який може досягти числа на одному зразку. Важко знайти цех, який охоплює весь ваш пакет допусків перед різанням металу, зберігає ці допуски на всій виробничій партії та документує результати таким чином, щоб витримати ваш вхідний аудит якості.

У 2025 році світовий ринок прецизійної обробки оцінювався приблизно в 127 мільярдів доларів США, при цьому Азіатсько-Тихоокеанський регіон займав понад 40% частки ринку (джерело: Grand View Research, оцінка 2025 року). Прогнозується, що сектор зростатиме на 6,6–8,1% протягом 2033–2034 років залежно від джерела. Попит великий. Пропозиція велика. Але розрив між цехом, який виготовляє прецизійні деталі, і цехом, який виконує прецизійні операції, є місцем виникнення більшості проблем із пошуком джерел.

Чому толерантність на папері та толерантність на виробництві – це різні розмови

Розмір креслення ±0,01 мм досягається на більшості сучасних фрезерних і токарних верстатів із ЧПК - на одній деталі, у-температурному середовищі, за допомогою нового інструменту. Питання полягає в тому, чи зберігається цей допуск на частині 200, у четвер вдень, після того, як інструмент працював протягом шести годин.

Компоненти з жорстким допуском, оброблені з ЧПУ, потребують більш ніж потужного обладнання. Вони вимагають керування процесом: моніторинг зносу інструменту,-зондування в процесі, термічна компенсація та стратегія закріплення, яка враховує деформацію затискання. Стінна алюмінієва кишеня товщиною 0,8 мм- прогинається під дією агресивної сили затиску -, і прогин повертається після того, як деталь вивільняється з лещат, утворюючи розмір, який добре вимірювався на верстаті, але зчитується--за-специфікаціями на ШМ.

наMID Precision, ми засвоїли цей урок дорогим способом. Наш підхід до вузьких допусків, оброблених з ЧПК, тепер включає обов’язковий аналіз сили затиску для деталей із тонкими-стінками, а також ми програмуємо адаптивні чорнові проходи, які залишають рівномірний запас на тонких частинах перед чистовим проходом. Ця єдина зміна - контролю над розподілом запасів перед фінішною обробкою - значно зменшила наш рівень браку тонких-стінок на алюмінієвих аерокосмічних кронштейнах.

Наведені нижче рівні допуску представляють реальні-виробничі можливості, а не найкращі{1}}окремі-числа зразків:

Коефіцієнт витрат не є довільним. Більш жорсткі допуски вимагають меншої швидкості подачі, більш частої зміни інструменту, додаткових етапів перевірки, а іноді й другорядних операцій, таких як шліфування або хонінгування. Відповідно до аналізу можливостей обробки з ЧПК за 2026 рік, опублікованого в блозі продавців Alibaba, перехід від стандартного допуску ±0,05 мм до ±0,01 мм збільшує вартість у середньому в 1,8–3 рази.

Розуміння вартості обробки з ЧПУ на деталь

Плутанина щодо вартості є другим за величиною джерелом суперечок між покупцями та постачальниками деталей для точної обробки з ЧПК. Ви отримуєте три пропозиції за один малюнок, і вони варіюються від 68 до 211 доларів за штуку. Жодна крайність не обов’язково є неправильною - вони відображають різні підходи до виробництва, використання обладнання та структуру накладних витрат.

Вартість обробки з ЧПУ на деталь розбивається на шість контрольованих змінних: матеріал, машинний час, налаштування, інструменти, обробка поверхні та кількість. Відповідно до довідника з цін на 2026 рік Lewei Precision, погодинна ставка ЧПК у 2026 році коливається від 35–50 доларів США в Китаї до 80–150 доларів США в США та Європі. Цей розрив ставок має значення, але це лише одна частина рівняння.

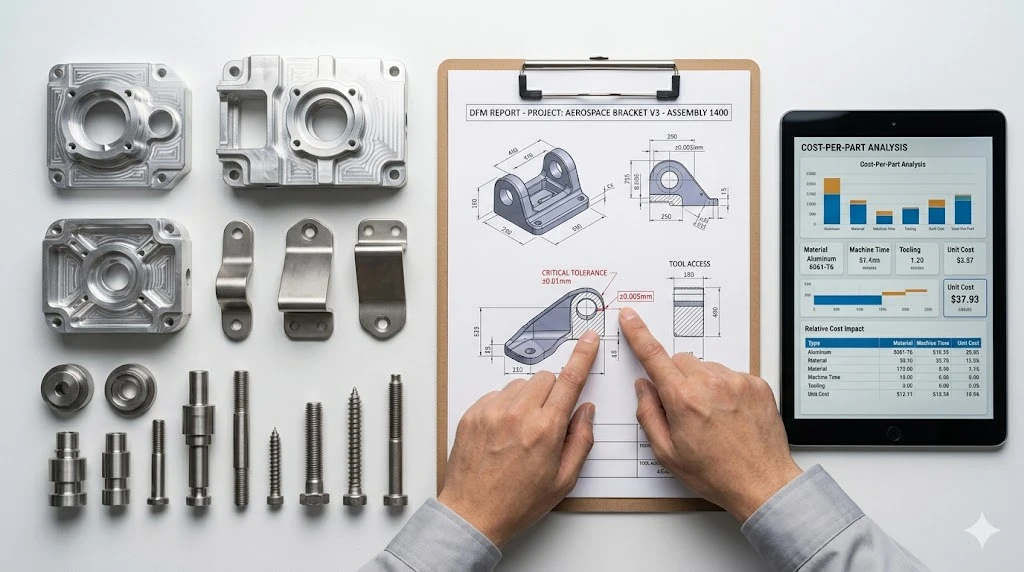

Ось реалістична розбивка вартості типової прецизійної деталі - алюмінієвий кронштейн 6061-T6 із гніздами, різьбовими отворами та виміткою площинності ±0,02 мм у партії з 50 штук:

Єдиним найефективнішим способом зниження витрат на обробку з ЧПК на деталь є об’єднання партій. Замовлення 100 штук замість 10 зазвичай знижує вартість одиниці-на 30–50%, оскільки витрати на налаштування та програмування амортизуються більшою кількістю частин. Якщо ви знаєте, що деталь повторюватиметься, оцініть попит на 6–12 місяців і розмістіть одне замовлення, а не шість.

Другий найефективніший важіль – вибір матеріалу. Інженери часто вибирають алюміній 7075-T6, тоді як 6061-T6 відповідає структурним вимогам. Алюміній 6061 обробляється приблизно на 30% швидше, ніж 7075, і коштує менше за кілограм. При замовленні на 500 штук ця різниця обчислюється тисячами доларів.

Що шукати у виробника багато-прецизійних деталей

Не кожен постачальник частин для точної обробки з ЧПК налаштований однаково. Цех, який випускає-автомобільні кронштейни великого обсягу на горизонтальних обробних центрах, працює зовсім інакше, ніж багато{2}}виробник прецизійних деталей, який обробляє замовлення на 5–500 штук для аерокосмічної, медичної, напівпровідникової та робототехнічної промисловості.

У 2026 році OEM-виробники робототехніки значно посилять процеси кваліфікації постачальників ЧПК. Відповідно до Robotics & Automation News (квітень 2026 р.), зростаюча частка кваліфікаційної роботи спрямовується на китайських виробників ЧПК, завдяки поєднанню потужності обробки, діапазону матеріалів і економічності агрегату. Але планка кваліфікації підвищується: тепер покупці очікують перевірених зразків звітів CMM-, а не лише аркушів перевірки розмірів.

Коли ви оцінюєте багато{0}}виробника точних деталей, ось питання, які відокремлюють серйозні магазини від-заявлень про можливості каталогу:

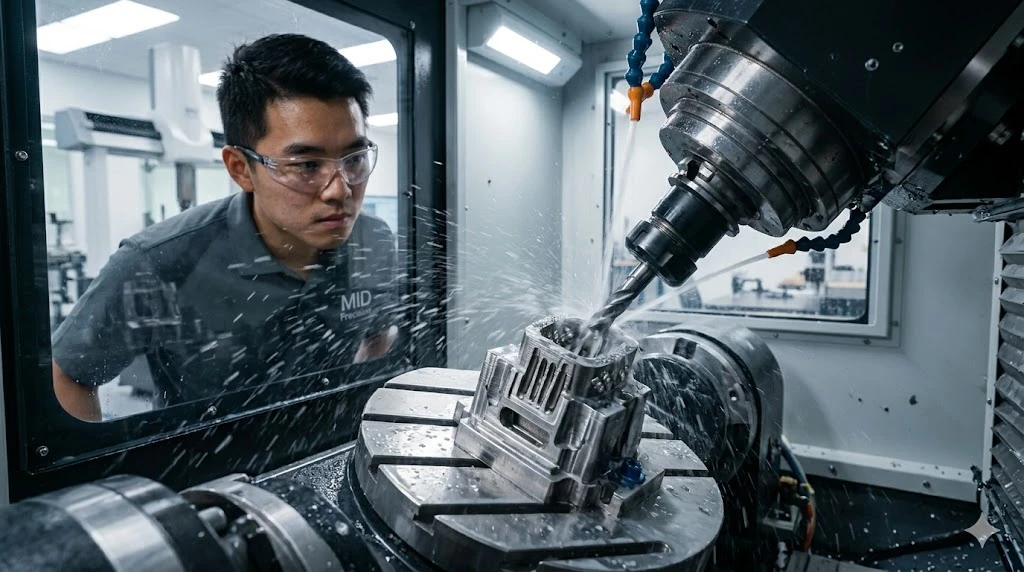

Цех володіє своїм-багатоосьовим обладнанням чи субпідрядником виконує 5-осі? Магазин, який надсилає ваші 5-деталі осі на інше підприємство, не може так само суворо контролювати графік, якість або доставку. Чи можуть вони показати вам дані Cpk із нещодавнього виробничого циклу - це не зразок звіту, а статистичне підтвердження того, що їхній процес має допуск у багатьох випадках? Чи запускаються вони в-процесі зондування на багато{10}}роботі? У 5-осьовій роботі з функціями складного кута дрейф 0,015 мм у компенсації довжини інструменту створює похибку 0,06 мм на кінчику інструмента в глибокій кишені. Автоматичне зондування між операціями виявляє це до того, як воно стане брухтом.

У MID Precision список нашого обладнання включає 5-осьові обробні центри DMG MORI, токарні верстати швейцарського-типу Mazak і Citizen, токарні центри Tsugami та токарно-фрезерні-верстати з ЧПУ. Кожен верстат на нашому поверсі належить і обслуговується нашою командою - ми не передаємо субпідрядну роботу з ЧПК.

Помилки у виборі матеріалу, які вбивають ваш бюджет

Ми регулярно бачимо це на вхідних кресленнях: виноска матеріалу, яка понад-вказує на застосування, додаючи вартість без додавання функції. Найпоширеніші порушники при обробці деталей з ЧПУ:

Специфікація алюмінію 7075-T6, коли 6061-T6 відповідає всім структурним вимогам і вимогам до корозії. Різниця у вартості матеріалу становить 2–3 рази за кілограм, а 7075 ріже повільніше. Визначення титану Ti-6Al-4V для компонента, де алюміній 7075 забезпечить необхідне співвідношення міцності та ваги за 40–60% меншої вартості обробки. Виклик нержавіючої сталі 316L для деталей, які не потребують додаткової корозійної стійкості молібдену - 304 машини з нержавіючої сталі більш передбачувано та коштують дешевше. Визначення PEEK для прототипу, коли нейлон, наповнений склом, підтвердить дизайн за частку вартості матеріалу.

Це не екзотичні крайові випадки. Під час перевірки DFM ми відзначаємо можливості заміни матеріалу приблизно в кожному п’ятому запиті пропозицій. Розмова завжди легша перед офіційним оприлюдненням креслення - коли специфікацію матеріалу заблоковано, її зміна потребує офіційного перегляду та циклу повторного -затвердження.

Як MID Precision наближається до точної обробки деталей з ЧПУ

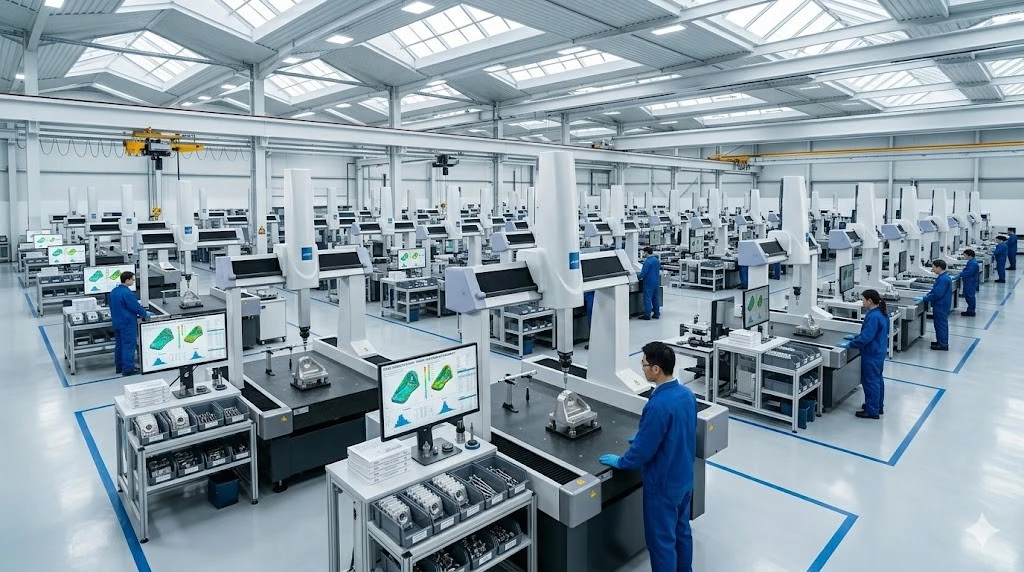

Ми аточні деталі з ЧПУвиробник із міста Дунгуань, який працює на площі 7500 м², де розміщено токарно-фрезерні-стани з ЧПК, 5-осьові центри одночасної обробки, токарні верстати швейцарського типу та виготовлення листового металу. Наша технічна команда має понад 30 років колективного досвіду роботи з ЧПУ.

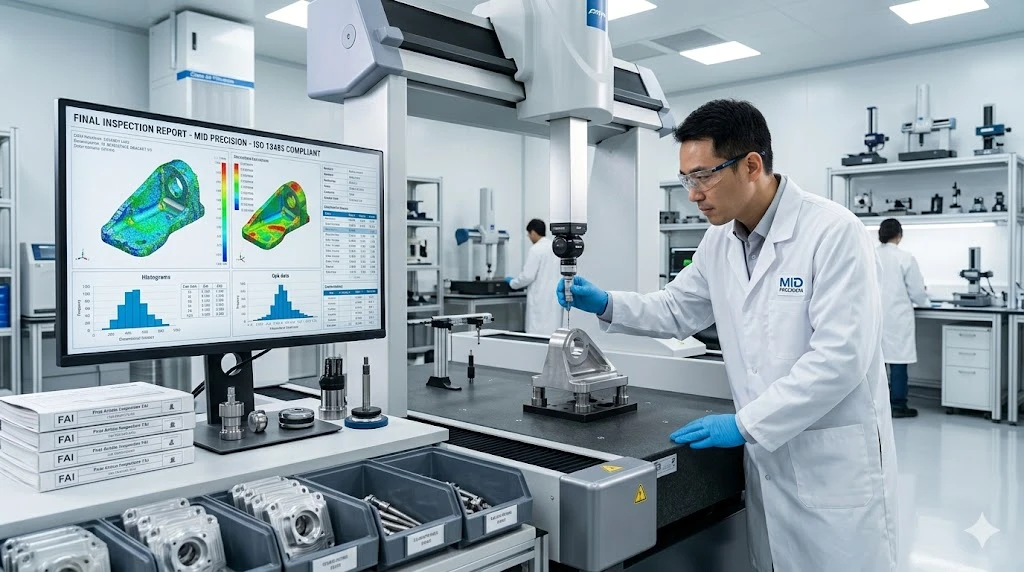

Наш допуск досягає ±0,002 мм із шорсткістю поверхні до Ra 0,02 мкм, де цього вимагає застосування. Ми зберігаємо ці цифри у виробництві, а не лише на зразках -, підтверджених даними SPC та перевіркою CMM щодо кожної критичної функції.

Ми обслуговуємо клієнтів аерокосмічної промисловості, медичних приладів, напівпровідників, автомобілів, робототехніки та промислової автоматизації. Що стосується медичної роботи, ми працюємо відповідно до стандарту ISO 13485 із цифровою системою відстеження, яка пов’язує кожну частину з сертифікатом матеріалу, машиною, оператором і записом перевірки. Для аерокосмічної та напівпровідникової роботи ми надаємо повні пакети першої перевірки виробів і документацію на рівні-партії.

Наша найкраща перевага – це -мікс, низькі-серійне виробництво - 5 до 500 одиниць на номер деталі з кількома номерами деталей на випуск. Наша схема підлоги-на основі комірок розроблена для швидкого переходу між матеріалами та геометрією, що робить невеликі-серіївузькі допуски, оброблені з ЧПУекономічно вигідним на нашому підприємстві.

FAQ

У нас є креслення з ±0,005 мм на трьох критичних отворах і ±0,05 мм на всьому іншому. Чи можете ви процитувати це як одне-завдання з налаштування?

Можливо. Це залежить від геометрії деталі та від того, чи доступні три критичні отвори в одній орієнтації. Якщо так, ми можемо запрограмувати один-цикл налаштування з-зондуванням критичних функцій у процесі та стандартною обробкою для решти -, завдяки чому ваші витрати на обробку з ЧПК на деталь значно нижчі, ніж підхід до кількох-налаштувань. Надішліть нам модель, і ми підтвердимо стратегію кріплення цитатою.

Ми шукаємо сімейство з шести номерів деталей для збірки робототехнічного приводу. Ви можете впоратися з повним набором?

Так - це тип програми, для якої ми створені. Запуск сімейства пов’язаних деталей дозволяє нам оптимізувати спільне використання приладів, закупівлю матеріалів і планування в усьому наборі. Кожна деталь отримує власний технологічний аркуш, протокол перевірки та документацію, але загальна вартість програми нижча, ніж доставка шести номерів деталей до шести різних цехів. Ми досвідченівиробник багато{0}}осьових точних деталейсаме для такої багато-компонентної, багато-матеріальної програми.

Як ви обробляєте деталі, де-зняття напруги після обробки є проблемою?

Залишкова напруга є справжньою проблемою, особливо на алюмінієвих-деталях із глибокими кишеньками та довгих тонких нержавіючих компонентах. Залежно від геометрії та матеріалу ми можемо рекомендувати чорнову-машину-потім-напруження-зняти-потім-фінішну послідовність, або ми використовуємо адаптивні стратегії чорнової обробки, які рівномірніше розподіляють зусилля різання, щоб мінімізувати викликане напруженням. Ми позначаємо ці ризики в нашому огляді DFM перед пропозицією, щоб ви заздалегідь знали повний план процесу - і вартість -.

Який час очікувати для першого замовлення точних деталей?

Для стандартних матеріалів і кількості менше 100 штук наш типовий час виконання становить 10–18 робочих днів від затвердження креслення до відправлення. Складні 5-осьові роботи або деталі, що вимагають закупівлі спеціального матеріалу, можуть тривати довше. Ми надаємо вам реалістичну дату доставки на етапі котирування, а не кількість, призначену для виграшу замовлення на замовлення, яку ми фактично не можемо утримати.

Готові отримати справжню цінову пропозицію від магазину, який перевіряє ваш малюнок, перш ніж визначити його ціну?Надішліть нам свій друкі наша команда інженерів надасть огляд DFM і докладну ціну - зазвичай протягом 24 годин.
